Rozróżnienie połączeń szeregowych i równoległych to jedna z fundamentalnych umiejętności w świecie elektroniki i elektrotechniki. Jeśli zastanawiasz się, jak je odróżnić na schemacie, jak zachowuje się w nich prąd i napięcie, oraz gdzie spotykasz je na co dzień, ten artykuł jest dla Ciebie. Pokażę Ci, jak krok po kroku opanować tę wiedzę, bazując na moim doświadczeniu.
Jak rozróżnić połączenie szeregowe od równoległego kluczowe zasady i właściwości
- Wizualna identyfikacja: Połączenie szeregowe to jedna, nierozgałęziona ścieżka dla prądu, podczas gdy równoległe charakteryzuje się rozgałęzieniami i wspólnymi węzłami.
- Zachowanie prądu: W szeregu prąd jest wszędzie taki sam, natomiast w równoległym rozdziela się na gałęzie.
- Zachowanie napięcia: W szeregu napięcie sumuje się na elementach, a w równoległym jest takie samo na wszystkich gałęziach.
- Opór zastępczy: W szeregu opór rośnie (sumuje się), a w równoległym maleje (jest mniejszy niż najmniejszy opór składowy).
- Konsekwencje awarii: Uszkodzenie elementu w szeregu przerywa cały obwód, a w równoległym wpływa tylko na uszkodzoną gałąź.

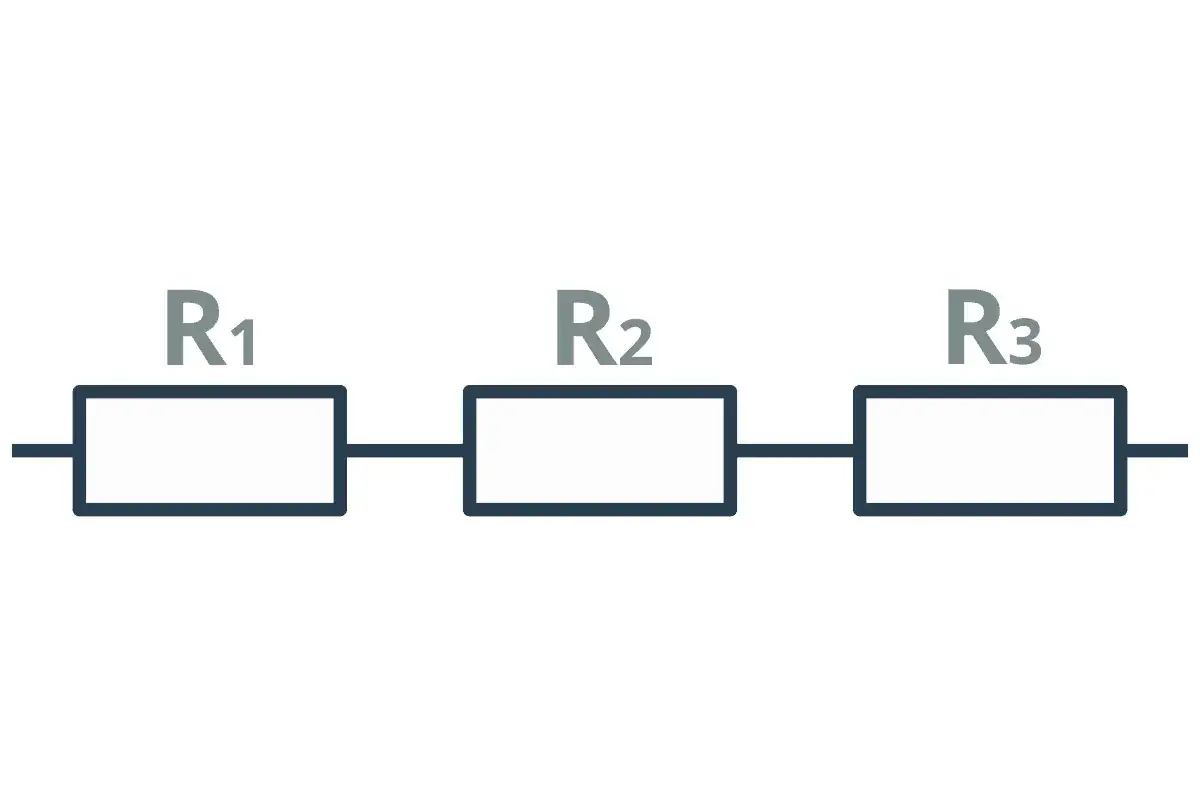

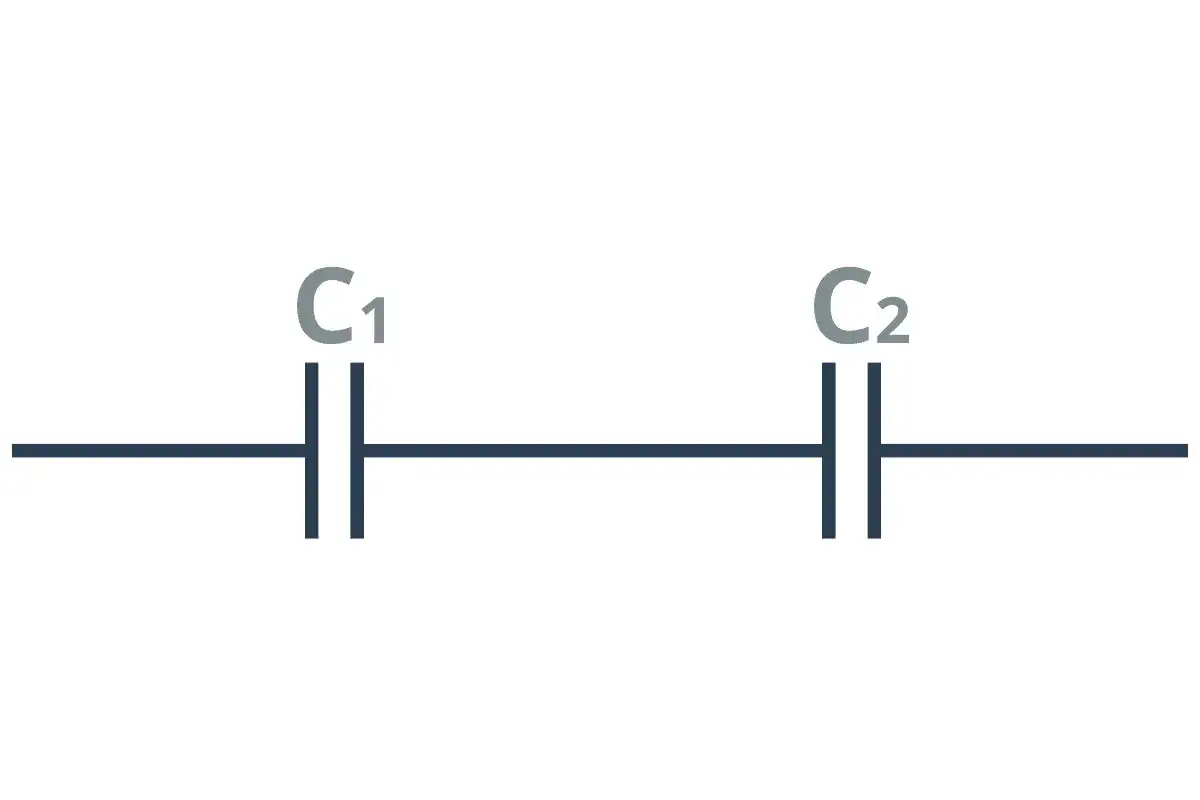

Kiedy patrzę na schemat elektryczny, pierwszą rzeczą, którą analizuję, jest ścieżka, jaką prąd ma do pokonania. W połączeniu szeregowym elementy są ułożone jeden za drugim, tworząc jedną, nieprzerwaną ścieżkę. Wyobraź sobie to jak prostą drogę, gdzie samochody (elektrony) muszą przejechać przez każdy punkt kontrolny (opornik) po kolei, bez możliwości skrętu czy objazdu. Prąd, który wpływa do pierwszego opornika, w całości przepływa przez każdy kolejny.
Z kolei połączenie równoległe to zupełnie inna bajka. Tutaj prąd dociera do punktu, który można nazwać rozgałęzieniem lub węzłem, i ma do wyboru kilka równoległych ścieżek. Wyobraź sobie autostradę, która rozdziela się na kilka pasów ruchu, a następnie te pasy znowu łączą się w jeden. Każdy opornik znajduje się na jednej z tych "równoległych" dróg. Kluczowe jest to, że początki wszystkich oporników są połączone ze sobą, podobnie jak ich końce.
Podsumowując, kluczowa różnica wizualna, która od razu rzuca się w oczy, to sposób ułożenia elementów. Jeśli widzisz, że prąd ma tylko jedną opcję, jedną drogę do przebycia przez wszystkie oporniki, to masz do czynienia z połączeniem szeregowym. Jeśli natomiast prąd napotyka na rozgałęzienia, gdzie może "wybrać" jedną z kilku ścieżek, a następnie te ścieżki ponownie się łączą, to bez wątpienia jest to połączenie równoległe. Ta prosta zasada "jedna droga kontra wiele dróg" jest moim ulubionym sposobem na szybką identyfikację.
Jak prąd i napięcie zachowują się w obwodach?
Zrozumienie, jak zachowuje się prąd i napięcie w obu typach połączeń, jest absolutnie kluczowe. W połączeniu szeregowym natężenie prądu jest takie samo w każdym punkcie obwodu. Oznacza to, że prąd płynący przez pierwszy opornik jest identyczny z prądem płynącym przez drugi, trzeci i tak dalej. Nie ma tu miejsca na podział. Natomiast w połączeniu równoległym prąd całkowity rozdziela się na poszczególne gałęzie. Suma prądów płynących przez każdą z gałęzi musi być równa prądowi całkowitemu wpływającemu do rozgałęzienia to po prostu zasada zachowania ładunku.
Jeśli chodzi o napięcie, w połączeniu szeregowym napięcie zasilania rozkłada się na poszczególne oporniki. Oznacza to, że suma spadków napięć na każdym oporniku jest równa napięciu całkowitemu źródła. Każdy opornik "zużywa" część energii. W połączeniu równoległym sytuacja jest odwrotna napięcie na każdym z oporników jest takie samo i równe napięciu zasilania. Wszystkie elementy są podłączone bezpośrednio do tych samych punktów o tym samym potencjale elektrycznym.
Aby to lepiej zrozumieć, często używam analogii do przepływu wody w rurach. Wyobraź sobie połączenie szeregowe jako jedną długą rurę z kilkoma zwężeniami (opornikami) umieszczonymi jeden za drugim. Ilość wody (prąd) przepływającej przez każde zwężenie jest taka sama, ale ciśnienie (napięcie) spada na każdym z nich, sumując się do całkowitego spadku ciśnienia w rurze. W przypadku połączenia równoległego mamy jedną dużą rurę, która rozgałęzia się na kilka mniejszych, a następnie znowu się łączy. Ciśnienie wody (napięcie) jest takie samo na początku i na końcu każdego z tych rozgałęzień, ale całkowita ilość wody (prąd) rozdziela się na poszczególne rury, a następnie sumuje się z powrotem.
Opór zastępczy: dlaczego w jednym przypadku rośnie, a w drugim maleje?
Koncepcja oporu zastępczego jest fundamentalna. W połączeniu szeregowym opór zastępczy (całkowity) jest po prostu sumą oporów wszystkich oporników. Wzór jest bardzo prosty: Rz = R1 + R2 + ... + Rn. To logiczne dodając kolejne "przeszkody" na jednej drodze, zwiększamy całkowity opór dla przepływu prądu. Zawsze pamiętaj, że opór zastępczy w połączeniu szeregowym będzie większy niż największy opór składowy.W połączeniu równoległym sprawa jest nieco bardziej skomplikowana, ale równie intuicyjna. Tutaj odwrotność oporu zastępczego jest sumą odwrotności oporów składowych: 1/Rz = 1/R1 + 1/R2 + ... + 1/Rn. Dlaczego tak jest? Dodając kolejne równoległe ścieżki, otwieramy więcej "dróg" dla prądu, co w efekcie zmniejsza całkowity opór obwodu. Wyobraź sobie dodawanie kolejnych pasów ruchu na autostradzie zwiększa to jej przepustowość. Dlatego opór zastępczy w połączeniu równoległym jest zawsze mniejszy niż najmniejszy opór wchodzący w skład połączenia.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Wizualne (ścieżka prądu) | Jedna, nierozgałęziona ścieżka; elementy jeden za drugim. | Rozgałęzienia; elementy połączone do wspólnych węzłów. |
| Natężenie prądu (I) | Takie samo w każdym punkcie obwodu (Ic = I1 = I2). | Rozdziela się na gałęzie (Ic = I1 + I2 + ...). |
| Napięcie (U) | Sumuje się na elementach (Uc = U1 + U2 + ...). | Takie samo na wszystkich elementach (Uc = U1 = U2). |
| Opór zastępczy (Rz) | Rz = R1 + R2 + ... (rośnie, > największego R). | 1/Rz = 1/R1 + 1/R2 + ... (maleje, < najmniejszego R). |
| Konsekwencje uszkodzenia | Uszkodzenie jednego elementu przerywa cały obwód. | Uszkodzenie jednego elementu nie wpływa na pozostałe gałęzie. |
Co się stanie, gdy jeden element zawiedzie? Niezawodność w praktyce
Kwestia niezawodności i konsekwencji awarii to bardzo praktyczny aspekt, który doskonale ilustruje różnice między tymi połączeniami. W połączeniu szeregowym, jeśli jeden element ulegnie uszkodzeniu (np. przepali się żarówka), cały obwód zostaje przerwany. To tak, jakby na tej jednej drodze, o której mówiłem wcześniej, pojawiła się dziura żaden samochód już nie przejedzie. Doskonałym przykładem są stare lampki choinkowe, gdzie przepalenie jednej żarówki powodowało, że cała girlanda przestawała świecić. To jest typowe połączenie "wszystko albo nic".
Zupełnie inaczej jest w połączeniu równoległym. Uszkodzenie jednego elementu nie wpływa na działanie pozostałych, sprawnych części obwodu. Jeśli jedna z równoległych dróg zostanie zablokowana, pozostałe nadal są przejezdne. Dlatego w instalacjach domowych, gdy przepali się żarówka w jednej lampie, pozostałe światła i urządzenia w domu nadal działają. To gwarantuje znacznie większą niezawodność i komfort użytkowania.
Gdzie spotykasz te połączenia na co dzień? Praktyczne przykłady
Teoretyczna wiedza jest ważna, ale jeszcze lepiej utrwala się ją poprzez praktyczne przykłady. Oto, gdzie możesz spotkać połączenia szeregowe:
- Starsze lampki choinkowe: Jak już wspomniałem, klasyczny przykład, gdzie awaria jednej żarówki gasiła całą girlandę. Dziś coraz rzadziej spotykane.
- Bezpieczniki w obwodach: Bezpiecznik jest zawsze połączony szeregowo z chronionym obwodem. Gdy prąd przekroczy bezpieczną wartość, bezpiecznik się przepala, przerywając obwód i chroniąc urządzenia.
- Łączenie baterii w celu zwiększenia napięcia: W pilotach, latarkach czy innych urządzeniach, gdzie chcemy uzyskać wyższe napięcie, łączymy baterie szeregowo (np. dwie baterie 1.5V dają 3V).
A oto przykłady połączeń równoległych, które są znacznie powszechniejsze w naszym otoczeniu:
- Instalacje elektryczne w domach: Wszystkie gniazdka, lampy i urządzenia w Twoim domu są podłączone równolegle do sieci. Dzięki temu możesz włączyć lub wyłączyć jedno urządzenie, nie wpływając na inne.
- Oświetlenie i systemy w samochodach: Reflektory, światła stopu, radio wszystkie te elementy są połączone równolegle. Awaria jednego z nich nie powoduje wyłączenia całego samochodu.
- Łączenie ogniw w bateriach laptopów: W celu zwiększenia pojemności (dłuższego czasu pracy), ogniwa w akumulatorach laptopów często są łączone równolegle.
Najczęstsze pułapki i błędy: jak ich unikać?
Z mojego doświadczenia wynika, że jednym z najczęstszych błędów jest mylenie wzorów na opór zastępczy. Uczniowie często sumują odwrotności dla połączenia szeregowego lub po prostu sumują opory dla równoległego. Aby tego uniknąć, proponuję prostą mnemotechnikę: dla szeregu (jak "szereg żołnierzy") opory się sumują, bo każdy żołnierz to kolejna przeszkoda. Dla równoległego (jak "równoległe pasy ruchu") opory się "odwracają", bo dodajesz nowe drogi, co ułatwia przepływ. Pamiętaj, że w szeregu opór rośnie, a w równoległym maleje.
Innym typowym błędem jest mylenie zachowania prądu i napięcia. Pamiętaj: w szeregu prąd jest ten sam, napięcie się dzieli. W równoległym napięcie jest to samo, prąd się dzieli. Możesz to zapamiętać tak: "Szeregowo prąd jest stały, napięcie się zmienia. Równolegle napięcie jest stałe, prąd się zmienia". Zawsze wizualizuj sobie ścieżki dla prądu to pomoże Ci poprawnie analizować, gdzie prąd musi przejść przez wszystkie elementy, a gdzie ma wybór i może się rozdzielić.
Kiedy napotykasz na bardziej złożone schematy, czyli połączenia mieszane, nie panikuj. Kluczem jest upraszczanie obwodu krok po kroku. Zawsze zaczynaj od identyfikacji najmniejszych, najprostszych grup oporników połączonych czysto szeregowo lub czysto równolegle. Oblicz ich opór zastępczy, a następnie zastąp tę grupę jednym "ekwiwalentnym" opornikiem na schemacie. Powtarzaj ten proces, aż cały obwód sprowadzi się do jednego oporu zastępczego. To jak rozwiązywanie łamigłówki po prostu rozbij ją na mniejsze, łatwiejsze do zarządzania części.
