Zrozumienie, jak soczewki tworzą obrazy, jest jednym z fundamentalnych zagadnień w optyce geometrycznej. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni zasady konstrukcji obrazu zarówno w soczewkach skupiających, jak i rozpraszających. Dzięki niemu opanujesz kluczowe techniki rysowania promieni i nauczysz się przewidywać cechy powstałego obrazu, co jest niezbędne do zrozumienia działania wielu urządzeń optycznych, od okularów po zaawansowane teleskopy.
Konstrukcja obrazu w soczewkach skupiających i rozpraszających zasady i cechy
- Konstrukcja obrazu w soczewkach skupiających i rozpraszających opiera się na wykreślaniu minimum dwóch z trzech charakterystycznych promieni świetlnych.
- Dla soczewki skupiającej cechy obrazu (rzeczywisty/pozorny, prosty/odwrócony, powiększony/pomniejszony) zależą od odległości przedmiotu od soczewki.
- W soczewce rozpraszającej obraz jest zawsze pozorny, prosty i pomniejszony, niezależnie od położenia przedmiotu.
- Kluczowe pojęcia to oś optyczna, ognisko (F), ogniskowa (f), obraz rzeczywisty i pozorny.
- Zrozumienie konstrukcji obrazu ma praktyczne zastosowanie w optyce (np. okulary, lupy, aparaty fotograficzne).
Fundamenty konstrukcji obrazu w soczewkach
Soczewki to przezroczyste elementy optyczne, które zmieniają kierunek biegu promieni świetlnych, a w konsekwencji tworzą obrazy. Wyróżniamy dwa główne typy: soczewki skupiające (inaczej wypukłe), które są grubsze w środku niż na brzegach i mają zdolność skupiania równoległych promieni świetlnych w jednym punkcie, oraz soczewki rozpraszające (inaczej wklęsłe), które są cieńsze w środku, a grubsze na brzegach i powodują rozbieganie się równoległych promieni świetlnych. Zrozumienie ich podstawowej różnicy w działaniu to pierwszy krok do opanowania konstrukcji obrazów.
Oś optyczna, ognisko, ogniskowa słowniczek pojęć
Zanim przejdziemy do rysowania, upewnijmy się, że rozumiemy podstawową terminologię. To fundament, na którym opiera się cała optyka geometryczna soczewek.
- Główna oś optyczna: To prosta przechodząca przez środki krzywizn powierzchni soczewki. Jest to linia symetrii, wokół której wszystko się dzieje.
- Ognisko (F): W soczewce skupiającej to punkt, w którym skupiają się promienie równoległe do osi optycznej po przejściu przez soczewkę. W soczewce rozpraszającej to punkt, z którego pozornie wychodzą promienie rozproszone. Każda soczewka ma dwa ogniska, F1 i F2, symetrycznie położone po obu stronach.
- Ogniskowa (f): To odległość ogniska od środka optycznego soczewki. Jest to jedna z kluczowych cech każdej soczewki, określająca jej "siłę" skupiania lub rozpraszania światła.
Obraz rzeczywisty a pozorny dlaczego to rozróżnienie jest tak ważne?
W optyce niezwykle istotne jest rozróżnienie między obrazem rzeczywistym a pozornym. Obraz rzeczywisty powstaje w miejscu przecięcia się faktycznych promieni świetlnych po przejściu przez soczewkę. Co ważne, można go zobaczyć na ekranie to właśnie taki obraz widzimy na przykład w aparacie fotograficznym czy projektorze. Natomiast obraz pozorny powstaje w miejscu przecięcia się przedłużeń promieni świetlnych, a nie samych promieni. Taki obraz nie może być rzutowany na ekran. Przykładem obrazu pozornego jest ten, który widzimy, używając lupy. To rozróżnienie jest kluczowe dla poprawnej interpretacji wyników naszej konstrukcji.
Konstrukcja obrazu w soczewce skupiającej przewodnik krok po kroku
Soczewki skupiające są niezwykle wszechstronne i znajdziemy je w wielu urządzeniach. Zrozumienie, jak tworzą obrazy, to podstawa.

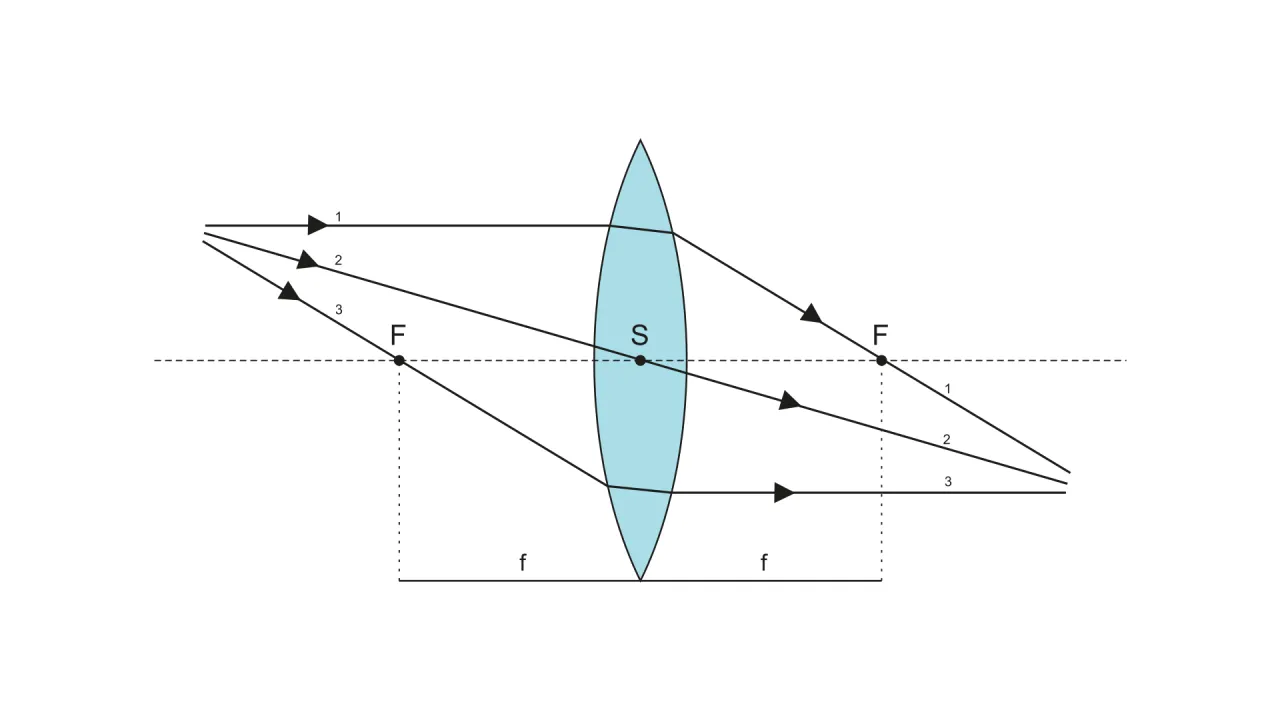

Trzy magiczne promienie Twoje narzędzia do rysowania obrazów
Aby skonstruować obraz w soczewce skupiającej, potrzebujemy co najmniej dwóch z trzech charakterystycznych promieni. Ja zawsze polecam opanowanie wszystkich trzech, aby mieć pewność co do poprawności konstrukcji.
- Promień równoległy do głównej osi optycznej: Ten promień, po przejściu przez soczewkę, zawsze przechodzi przez ognisko F2 (ognisko po drugiej stronie soczewki).
- Promień przechodzący przez środek optyczny soczewki (punkt O): Ten promień jest najłatwiejszy nie ulega on odchyleniu, biegnie prosto przez soczewkę.
- Promień przechodzący przez ognisko F1: Ten promień, po przejściu przez soczewkę, staje się równoległy do głównej osi optycznej. Jest to niejako odwrócenie zasady pierwszego promienia.
Instrukcja rysowania: od przedmiotu do obrazu w 4 prostych krokach
Oto ogólna instrukcja, jak przeprowadzić konstrukcję obrazu dla dowolnego przedmiotu w soczewce skupiającej:
- Narysuj soczewkę, oś optyczną i ogniska: Zacznij od narysowania soczewki skupiającej (zazwyczaj jako pionowa linia ze strzałkami na końcach skierowanymi na zewnątrz), głównej osi optycznej przechodzącej przez jej środek oraz ognisk F1 i F2 w równej odległości 'f' od środka soczewki.
- Umieść przedmiot: Narysuj przedmiot (np. strzałkę) na głównej osi optycznej, wskazującym w górę. Zazwyczaj rysujemy go w pewnej odległości 'x' od soczewki.
- Wybierz punkt i poprowadź promienie: Wybierz charakterystyczny punkt na przedmiocie (najczęściej wierzchołek strzałki). Z tego punktu poprowadź co najmniej dwa z trzech charakterystycznych promieni, które opisałem powyżej. Pamiętaj o precyzji!
- Znajdź punkt przecięcia i narysuj obraz: Punkt, w którym promienie (lub ich przedłużenia, jeśli obraz jest pozorny) się przetną, wyznacza położenie obrazu wybranego punktu. Jeśli przedmiot był strzałką, narysuj obraz strzałki od osi optycznej do tego punktu. Następnie określ cechy powstałego obrazu.

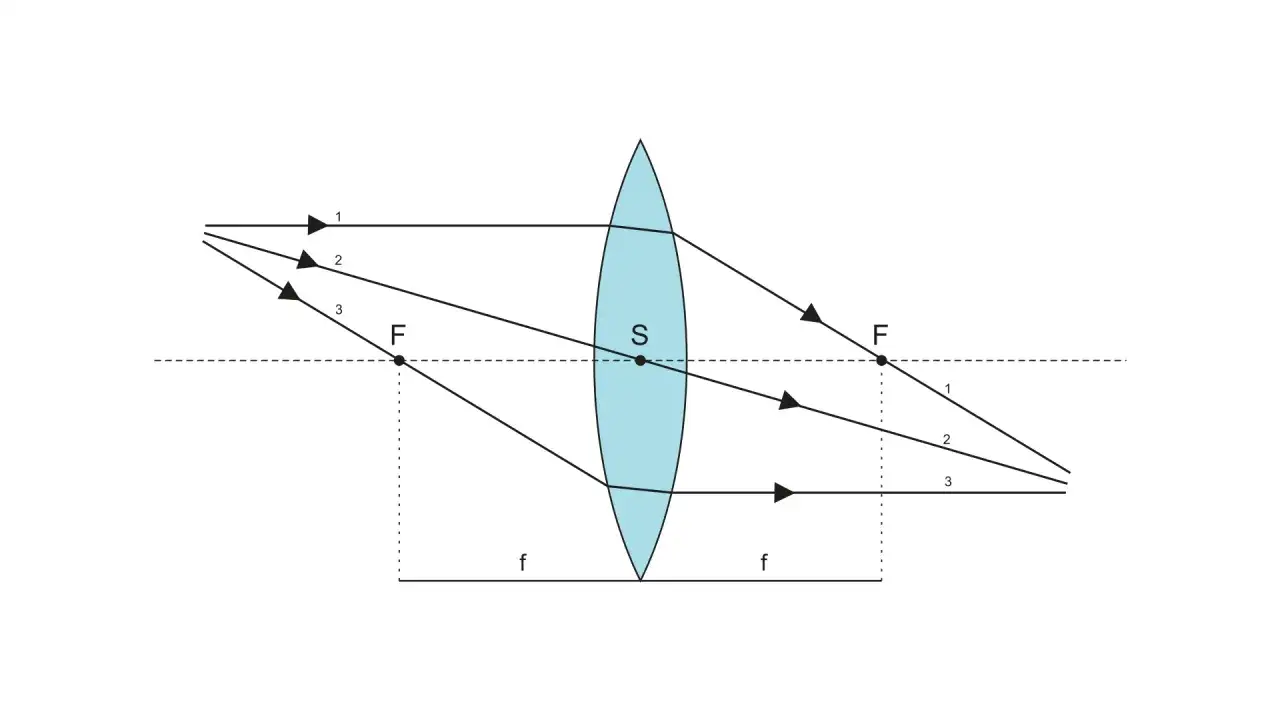

Analiza przypadków: Jak zmienia się obraz, gdy przesuwasz przedmiot?
Położenie przedmiotu względem soczewki skupiającej ma ogromny wpływ na to, jaki obraz powstanie. Przeanalizujmy najważniejsze przypadki.
Gdy przedmiot jest daleko (x > 2f) co widzi aparat fotograficzny?
Jeśli przedmiot znajduje się w odległości większej niż podwójna ogniskowa (x > 2f), czyli jest stosunkowo daleko od soczewki, obraz, który powstaje, jest rzeczywisty, odwrócony i pomniejszony. To właśnie ten przypadek wykorzystują obiektywy aparatów fotograficznych, aby uchwycić szeroki kadr i zmieścić go na małej matrycy czy kliszy. Obraz jest odwrócony, ale to nie problem, bo w aparacie można go łatwo obrócić elektronicznie lub mechanicznie.
W podwójnej ogniskowej (x = 2f) idealne odzwierciedlenie
Gdy przedmiot umieścimy dokładnie w odległości równej podwójnej ogniskowej (x = 2f), uzyskamy obraz rzeczywisty, odwrócony i tej samej wielkości co przedmiot. Ten przypadek jest często wykorzystywany w układach optycznych, gdzie potrzebne jest wierne odwzorowanie rozmiaru, choć z odwróceniem.
Między ogniskiem a podwójną ogniskową (f < x < 2f) tak działa projektor
Przesuwając przedmiot bliżej, tak aby znalazł się między ogniskiem a podwójną ogniskową (f < x < 2f), uzyskamy obraz rzeczywisty, odwrócony, ale tym razem powiększony. To jest dokładnie zasada działania projektora. Mały slajd lub obraz z chipa jest umieszczany w tej pozycji, a soczewka tworzy duży, powiększony obraz na ekranie.
W ognisku (x = f) gdzie znika obraz?
Kiedy przedmiot znajduje się dokładnie w ognisku soczewki (x = f), dzieje się coś interesującego obraz nie powstaje. Promienie po przejściu przez soczewkę stają się równoległe do siebie i nigdy się nie przecinają (ani ich przedłużenia). W praktyce oznacza to, że nie zobaczymy wyraźnego obrazu.
Tuż przy soczewce (x < f) sekret działania lupy
Jeśli przedmiot umieścimy bardzo blisko soczewki, w odległości mniejszej niż ogniskowa (x < f), uzyskamy obraz pozorny, prosty i powiększony. To właśnie ten przypadek odpowiada za działanie lupy! Przedmiot jest powiększony, widzimy go w pozycji prostej, ale nie możemy go rzutować na ekran.
Soczewka rozpraszająca uniwersalna konstrukcja i cechy obrazu
Soczewki rozpraszające działają inaczej niż skupiające, ale ich konstrukcja obrazu również opiera się na prostych zasadach.

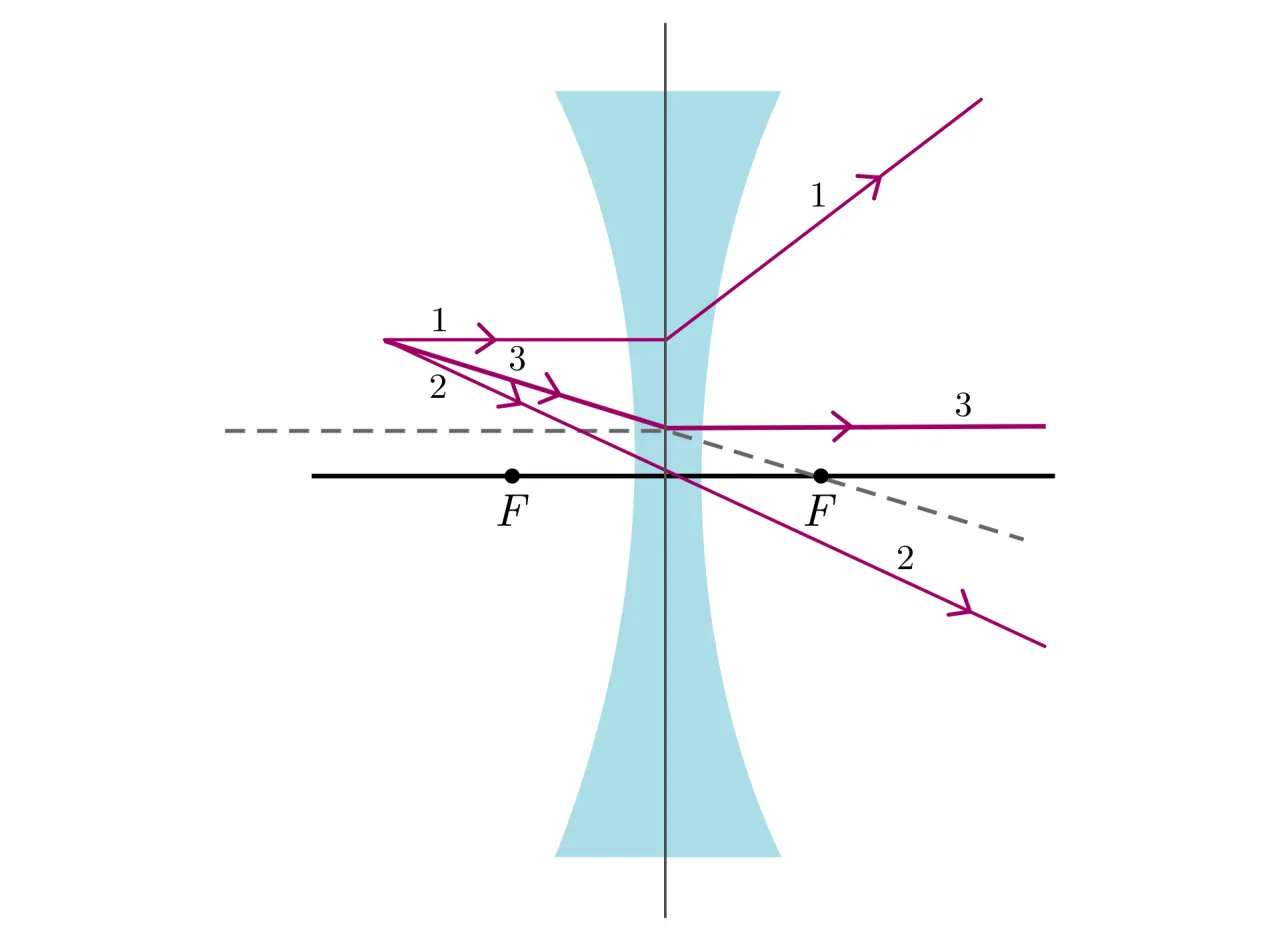

Promienie, które "uciekają" jak je poprawnie narysować?
Konstrukcja obrazu w soczewce rozpraszającej również wymaga użycia promieni charakterystycznych, ale z jedną kluczową różnicą: promienie po przejściu przez soczewkę rozpraszają się, więc obraz powstaje z przecięcia ich przedłużeń.
- Promień równoległy do głównej osi optycznej: Po przejściu przez soczewkę rozprasza się tak, jakby wychodził z ogniska pozornego F1 (czyli ogniska po tej samej stronie soczewki, co przedmiot). Musisz narysować promień rozproszony, a następnie jego przedłużenie, które przechodzi przez F1.
- Promień przechodzący przez środek optyczny soczewki (punkt O): Podobnie jak w soczewce skupiającej, ten promień nie zmienia swojego kierunku.
- Promień biegnący w kierunku ogniska F2: Ten promień, który zmierza w stronę ogniska F2 (po drugiej stronie soczewki), po przejściu przez soczewkę staje się równoległy do osi optycznej. Tutaj również musimy narysować jego przedłużenie, które przechodzi przez F2.
Jeden uniwersalny przypadek: obraz zawsze pozorny, prosty i pomniejszony
To, co jest niezwykle wygodne w przypadku soczewek rozpraszających, to fakt, że niezależnie od odległości przedmiotu od soczewki, obraz ma zawsze te same cechy. Zawsze jest to obraz pozorny, prosty i pomniejszony. To znacznie upraszcza sprawę w porównaniu do soczewek skupiających, gdzie musieliśmy analizować wiele przypadków. W soczewce rozpraszającej wystarczy jedna konstrukcja, aby zrozumieć jej działanie.
Praktyczny przykład: Jak działa judasz w drzwiach i okulary krótkowidza?
Uniwersalne cechy obrazu w soczewce rozpraszającej mają wiele praktycznych zastosowań. Najbardziej znanym przykładem są okulary korekcyjne dla krótkowidzów. Krótkowzroczność polega na tym, że oko zbyt mocno skupia światło, przez co obraz odległych przedmiotów powstaje przed siatkówką. Soczewka rozpraszająca w okularach "rozprasza" promienie, powodując, że obraz powstaje dokładnie na siatkówce, a my widzimy wyraźnie. Innym przykładem jest wizjer w drzwiach, czyli judasz. Soczewka rozpraszająca w judaszu tworzy pomniejszony, prosty i pozorny obraz szerokiego pola widzenia, dzięki czemu z bliska możemy zobaczyć, co dzieje się na zewnątrz, obejmując znacznie większy obszar niż gołym okiem.Unikaj pułapek najczęstsze błędy w konstrukcji obrazów
Jako osoba, która widziała niezliczone konstrukcje obrazów, wiem, gdzie najczęściej pojawiają się błędy. Oto kilka wskazówek, jak ich unikać.
Mylenie ognisk F1 i F2 prosta zasada, by zawsze rysować poprawnie
Jednym z najczęstszych błędów jest mylenie ognisk F1 i F2, zwłaszcza w przypadku promienia przechodzącego przez ognisko. Pamiętaj: F1 to ognisko, przez które promień przechodzi przed soczewką (lub w kierunku którego biegnie w soczewce rozpraszającej), a F2 to ognisko, przez które promień przechodzi po soczewce (lub z którego pozornie wychodzi w soczewce rozpraszającej). Trzymaj się tej zasady, a unikniesz wielu pomyłek.
Niepoprawne przedłużanie promieni w soczewce rozpraszającej
W soczewce rozpraszającej kluczowe jest precyzyjne rysowanie przedłużeń promieni. Zawsze pamiętaj, że przedłużenia rysujemy linią przerywaną, a to właśnie ich przecięcie tworzy obraz pozorny. Często widzę, jak uczniowie rysują przedłużenia niedokładnie lub mylą je z rzeczywistymi promieniami, co prowadzi do błędnych wyników. Poświęć szczególną uwagę tej części konstrukcji.
Przeczytaj również: Zmierz prędkość dźwięku echem: Odkryj fizykę w praktyce!
Błędne określanie cech obrazu checklista do samokontroli
Po wykonaniu konstrukcji zawsze sprawdź cechy obrazu. Oto krótka lista kontrolna, która pomoże Ci to zrobić:
-
Rzeczywisty czy pozorny?
- Jeśli powstał z przecięcia rzeczywistych promieni (za soczewką), jest rzeczywisty.
- Jeśli powstał z przecięcia przedłużeń promieni (przed soczewką), jest pozorny.
-
Prosty czy odwrócony?
- Jeśli ma taką samą orientację jak przedmiot, jest prosty.
- Jeśli jest obrócony o 180 stopni względem przedmiotu, jest odwrócony.
-
Powiększony, pomniejszony czy tej samej wielkości?
- Porównaj wysokość obrazu z wysokością przedmiotu. Jeśli obraz jest wyższy, jest powiększony. Jeśli niższy, jest pomniejszony. Jeśli mają taką samą wysokość, jest tej samej wielkości.
