Prawo Archimedesa: Jak ciężkie statki unoszą się na wodzie?

Zastanawialiście się kiedyś, jak to możliwe, że potężne, stalowe kolosy, ważące tysiące ton, bez trudu unoszą się na wodzie, zamiast iść na dno niczym kamień? To jedno z tych pytań, które na pierwszy rzut oka wydaje się paradoksalne, a jego odpowiedź leży w fascynującym połączeniu fundamentalnej zasady fizyki prawa Archimedesa z genialną inżynierią morską. W tym artykule zabiorę Was w podróż, aby odkryć, jak działa ten mechanizm i co sprawia, że statki są nie tylko pływające, ale i bezpieczne.

Dlaczego stalowe statki nie toną? Paradoks ciężaru i pływalności

Na pierwszy rzut oka wydaje się to sprzeczne z intuicją. Bierzemy kawałek stali i wrzucamy do wody tonie natychmiast. Tymczasem potężny kontenerowiec, zbudowany z tysięcy ton tej samej stali, majestatycznie unosi się na powierzchni. Gdzie tkwi sekret? Odpowiedź, jak to często bywa w nauce, jest prostsza, niż mogłoby się wydawać, a jej podstawy odkrył już w III wieku p.n.e. starożytny grecki matematyk i wynalazca Archimedes.

Archimedes, jak głosi legenda, odkrył swoją zasadę podczas kąpieli, zauważając, że jego ciało staje się lżejsze po zanurzeniu w wodzie. To właśnie wtedy wykrzyknął słynne "Eureka!". Jego odkrycie, znane dziś jako prawo Archimedesa, mówi, że na każde ciało zanurzone w płynie działa siła wyporu skierowana ku górze, której wartość jest równa ciężarowi płynu wypartego przez to ciało. To kluczowa zasada, która pozwala nam zrozumieć, dlaczego statki nie toną nie chodzi o to, z czego są zrobione, ale o to, ile wody są w stanie wyprzeć.

Siła wyporu fundament pływalności

Siła wyporu to niewidzialna dłoń, która podtrzymuje statki na wodzie. Powstaje ona na skutek różnicy ciśnień hydrostatycznych działających na zanurzone ciało. Ciśnienie wody wzrasta wraz z głębokością, więc ciśnienie działające na dno kadłuba jest większe niż to działające na jego górne części. Ta różnica ciśnień generuje wypadkową siłę skierowaną ku górze właśnie siłę wyporu. Im większa objętość zanurzonej części statku, tym więcej wody jest wyparte i tym większa jest siła wyporu.

Warunki pływania ciał są proste i logiczne:

• Pływanie na powierzchni: Statek unosi się na wodzie, gdy jego ciężar jest równy sile wyporu. Wtedy statek zanurza się na taką głębokość, aby ciężar wypartej wody był dokładnie równy jego własnemu ciężarowi.
• Zatoniecie: Jeśli ciężar statku jest większy niż maksymalna siła wyporu, jaką może wytworzyć (czyli ciężar wody, którą wyparłby, gdyby był całkowicie zanurzony), statek tonie.
• Unoszenie się na powierzchni: Kiedy siła wyporu jest większa niż ciężar statku, statek będzie się unosił, aż do momentu, gdy siła wyporu zrówna się z jego ciężarem, a część kadłuba wynurzy się ponad powierzchnię.

Kształt kadłuba: klucz do wyparcia wody

Kształt kadłuba statku nie jest dziełem przypadku to wynik precyzyjnych obliczeń i kompromisów. Inżynierowie projektują kadłuby tak, aby maksymalizować objętość wypartej wody, jednocześnie minimalizując opór i zapewniając stabilność. Kluczem do zrozumienia pływalności statku jest pojęcie jego średniej gęstości. Nie liczy się gęstość stali, z której jest zbudowany, ale gęstość całego statku, włączając w to ogromne przestrzenie wypełnione powietrzem wewnątrz kadłuba. Dzięki temu, że wnętrze statku jest w dużej mierze puste, jego średnia gęstość jest znacznie niższa niż gęstość wody, co pozwala mu pływać.

Wyobraźmy sobie pustą stalową miskę pływa. Napełnijmy ją wodą tonie. To prosta analogia do statku. Kadłub statku jest niczym olbrzymia, szczelna miska, która zamyka w sobie dużą objętość powietrza. To właśnie ta objętość, zanurzona w wodzie, generuje siłę wyporu. Im większa objętość podwodnej części kadłuba, tym większa siła wyporu i tym większy ciężar statek może unieść. Projektowanie kadłuba to sztuka balansowania między wymogami pływalności, stateczności, prędkości i pojemności ładunkowej.

Różne przeznaczenie statków wymaga różnych kształtów kadłubów. Kontenerowiec, którego głównym zadaniem jest przewożenie jak największej ilości ładunku, ma zazwyczaj szeroki, płaskodenny kadłub, maksymalizujący przestrzeń ładunkową i siłę wyporu. Jachty żaglowe, z kolei, mają smuklejsze kadłuby z głębokim kilem, co zapewnia im lepszą stateczność i zdolność do żeglowania pod wiatr. Każdy kształt jest optymalizowany pod kątem specyficznych wymagań i warunków, w jakich statek ma operować.

Stateczność statku: niewidzialny taniec sił

Środek ciężkości (G) to punkt, w którym skupia się cała masa statku. Środek wyporu (B) to geometryczny środek objętości zanurzonej części kadłuba, czyli punkt, w którym działa siła wyporu. Gdy statek się przechyla, kształt zanurzonej części kadłuba zmienia się, a wraz z nim przesuwa się środek wyporu. W statku statecznym, przesunięcie środka wyporu tworzy ramię siły, które działa jak dźwignia, próbując przywrócić statek do pozycji pionowej. Kluczową rolę odgrywa tu również metacentrum (M) punkt, wokół którego statek się kołysze. Statek jest stateczny, gdy jego środek ciężkości znajduje się poniżej metacentrum.

Wyróżniamy stateczność kształtu i stateczność ciężaru. Stateczność kształtu zależy głównie od szerokości kadłuba im szerszy statek, tym większą ma stateczność początkową, ponieważ środek wyporu może się bardziej przesunąć na boki. Stateczność ciężaru zależy od położenia balastu. Obniżenie środka ciężkości statku (np. przez umieszczenie ciężkiego balastu na dnie) znacząco poprawia jego stateczność. Na wzburzonym morzu dochodzą jeszcze dynamiczne aspekty stateczności, gdzie siły fal i wiatru działają w sposób zmienny, wymagając od statku ciągłego dostosowywania się i powracania do równowagi.

Linie ładunkowe: mapa bezpieczeństwa na burcie

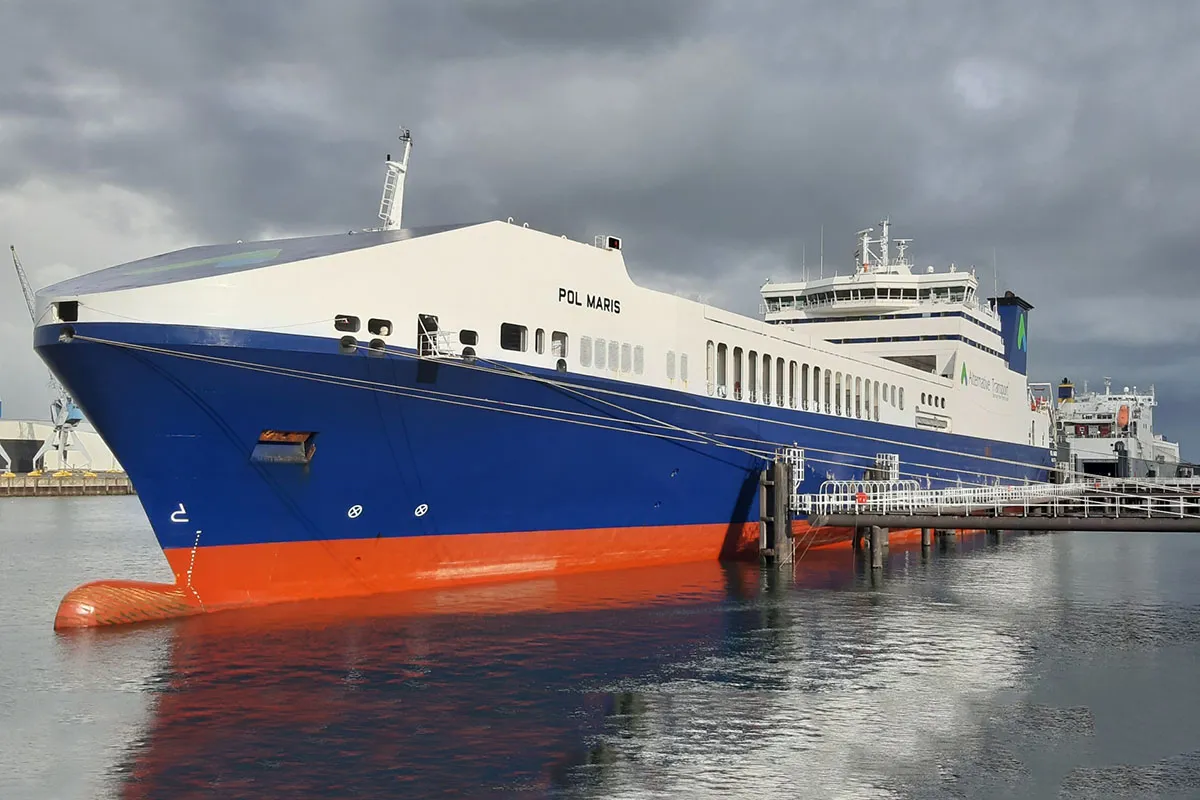

Prawo Archimedesa ma swoje bardzo praktyczne odzwierciedlenie w nawigacji, a jego najbardziej widocznym symbolem jest linia zanurzenia, czyli tak zwana Marka Plimsolla. To zestaw liter i kresek namalowanych na burcie każdego statku handlowego, które stanowią swoistą mapę bezpieczeństwa. Wskazują one maksymalne dopuszczalne zanurzenie statku, które zależy od pory roku i, co bardzo ważne, od zasolenia wody.

Dlaczego to takie ważne? Jak już wspomniałem, gęstość wody wpływa na siłę wyporu. Woda słodka jest mniej gęsta niż słona, więc statek zanurzy się głębiej w rzece niż na morzu, aby wyprzeć tę samą masę wody. Ponadto, w cieplejszych wodach gęstość wody jest nieco niższa niż w zimnych. Dlatego Marka Plimsolla uwzględnia te różnice, zapewniając, że statek nigdy nie zostanie przeciążony, co mogłoby zagrozić jego stateczności i bezpieczeństwu. Przekroczenie tych linii jest surowo zabronione i grozi poważnymi konsekwencjami prawnymi i, co gorsza, katastrofą na morzu.

Oto co oznaczają poszczególne symbole na Marce Plimsolla:

• Okrąg z poziomą kreską: To podstawowa linia ładunkowa, wskazująca maksymalne zanurzenie w wodzie słonej w lecie.
• Litery obok okręgu: Zazwyczaj są to inicjały towarzystwa klasyfikacyjnego, które zatwierdziło linie ładunkowe (np. LR dla Lloyd's Register).
• Litery na pionowej linii:
  • TF (Tropical Fresh): Maksymalne zanurzenie w wodzie słodkiej w strefie tropikalnej.
  • F (Fresh): Maksymalne zanurzenie w wodzie słodkiej w strefie umiarkowanej.
  • T (Tropical): Maksymalne zanurzenie w wodzie słonej w strefie tropikalnej.
  • S (Summer): Maksymalne zanurzenie w wodzie słonej w strefie umiarkowanej (to jest linia bazowa).
  • W (Winter): Maksymalne zanurzenie w wodzie słonej w strefie umiarkowanej zimą.
  • WNA (Winter North Atlantic): Maksymalne zanurzenie w zimowym Północnym Atlantyku, gdzie warunki są szczególnie trudne.

Przeczytaj również: Jak termos utrzymuje temperaturę? Próżnia i fizyka izolacji

Co się dzieje, gdy statek traci pływalność?

Nawet najlepiej zaprojektowane statki mogą napotkać na nieprzewidziane sytuacje. Utrata pływalności to najczarniejszy scenariusz dla każdego statku. Jednym z niewidzialnych wrogów stateczności jest tak zwany "efekt swobodnej powierzchni cieczy". Dzieje się tak, gdy woda (lub inny płyn, np. paliwo) swobodnie przemieszcza się wewnątrz statku, na przykład w częściowo wypełnionym zbiorniku lub zalanym przedziale. Swobodnie poruszająca się ciecz powoduje, że środek ciężkości statku przesuwa się, co drastycznie zmniejsza jego stateczność, a w skrajnych przypadkach może doprowadzić do wywrócenia się jednostki. Dlatego zbiorniki na statkach są zazwyczaj dzielone na mniejsze komory lub wypełniane w całości, aby zminimalizować ten efekt.

Projektanci statków, mając na uwadze najgorsze scenariusze, stosują kluczowe zabezpieczenia, takie jak grodzie wodoszczelne. Kadłub statku jest podzielony na wiele wodoszczelnych przedziałów za pomocą pionowych ścian, czyli właśnie grodzi. Jeśli statek ulegnie uszkodzeniu i jeden z przedziałów zostanie zalany, woda nie rozleje się na całą jednostkę. Dzięki temu, nawet z częściowo zalanym kadłubem, statek może utrzymać wystarczającą pływalność i stateczność, aby dotrzeć do portu lub poczekać na pomoc. To właśnie dzięki grodziom wodoszczelnym słynny Titanic, mimo zderzenia z górą lodową, nie zatonął od razu, dając czas na ewakuację choć w jego przypadku liczba zalanych przedziałów przekroczyła możliwości konstrukcji.
