Piorunochron: Mit 100% ochrony? Prawda o bezpieczeństwie domu

W dzisiejszych czasach, gdy burze stają się coraz gwałtowniejsze, a nasze domy wypełnione są cenną elektroniką, zrozumienie działania piorunochronu jest kluczowe dla bezpieczeństwa. Ten artykuł kompleksowo omówi mechanizm działania instalacji odgromowej oraz, co najważniejsze, rozwieje mit o jej stuprocentowej skuteczności, dostarczając praktycznej wiedzy i rozwiewając wszelkie wątpliwości.

Wielu ludzi postrzega piorunochron jako swego rodzaju "magiczną" barierę, która w jakiś sposób odpycha pioruny od budynku. Nic bardziej mylnego! Instalacja odgromowa to system oparty na czystych zasadach fizyki. Jej celem nie jest odpychanie wyładowań atmosferycznych, lecz stworzenie dla nich bezpiecznej, kontrolowanej drogi do ziemi, tak aby potężny ładunek elektryczny nie uszkodził konstrukcji budynku ani jego wnętrza.

Od razu muszę rozwiać pewien powszechny mit: żadna instalacja odgromowa nie zapewnia 100% ochrony. To fizycznie niemożliwe. Skuteczność piorunochronu jest określana przez normę PN-EN 62305 i wyrażana w procentach, zależnie od zastosowanego poziomu ochrony. Nawet najbardziej zaawansowane systemy osiągają skuteczność rzędu 98-99%. Mimo to, nie oznacza to, że piorunochron jest bezużyteczny. Wręcz przeciwnie, jest on fundamentalny dla bezpieczeństwa i minimalizuje ryzyko zniszczeń w sposób, którego nie da się przecenić.

Zastanawialiście się kiedyś, jak piorun "wybiera" swój cel? Szuka on najkrótszej drogi o najmniejszym oporze elektrycznym do ziemi. Instalacja odgromowa, dzięki swojej konstrukcji z metalowych elementów o bardzo niskiej rezystancji, działa jak "zaproszenie" dla pioruna. Kiedy wyładowanie zbliża się do budynku, piorunochron staje się dla niego najbardziej atrakcyjną ścieżką. Piorun uderza w zwody, a następnie jego energia jest bezpiecznie odprowadzana do ziemi, chroniąc tym samym budynek przed bezpośrednim uderzeniem i jego katastrofalnymi skutkami.

Piorunochron w akcji: trzy kluczowe elementy

Aby w pełni zrozumieć, jak działa instalacja odgromowa, musimy przyjrzeć się jej trzem głównym elementom. Każdy z nich pełni niezwykle ważną funkcję w procesie bezpiecznego odprowadzania energii pioruna.

Pierwszym punktem kontaktu z wyładowaniem są zwody. To metalowe pręty, druty lub siatki, które montuje się na najwyższych punktach dachu lub na całej jego powierzchni. Ich zadaniem jest nic innego, jak przechwycenie pioruna. Działają jak "antena" dla wyładowania, zapewniając mu preferencyjną drogę uderzenia.

Kiedy piorun uderzy w zwody, jego potężny ładunek elektryczny musi zostać bezpiecznie przetransportowany w dół. Za to odpowiadają przewody odprowadzające. Są to grube, metalowe przewody, które łączą zwody z uziomem. Ich kluczową rolą jest bezpieczne skierowanie energii pioruna, omijając konstrukcję budynku i znajdujące się w nim instalacje, które mogłyby zostać uszkodzone przez przepływający prąd.

Ostatnim, ale równie ważnym elementem jest uziom. To zestaw metalowych elementów (np. prętów, bednarki) zakopanych głęboko w ziemi, wokół fundamentów budynku. To właśnie uziom ma za zadanie rozproszyć energię pioruna w gruncie, neutralizując w ten sposób zagrożenie. Skuteczne uziemienie jest absolutnie kluczowe dla prawidłowego działania całego systemu.

Skuteczność piorunochronu: normy i poziomy ochrony

Jak wspomniałem wcześniej, skuteczność piorunochronu nie jest kwestią "tak" lub "nie", lecz jest mierzona i kategoryzowana. W Polsce, podobnie jak w większości krajów europejskich, podstawą do oceny i projektowania instalacji odgromowych jest norma PN-EN 62305, która definiuje cztery poziomy ochrony.

Norma PN-EN 62305 wyróżnia poziomy ochrony od I do IV, gdzie Poziom I jest najbardziej rygorystyczny i zapewnia najwyższą skuteczność, a Poziom IV najniższą, ale wciąż znaczącą. Na przykład, Poziom I jest stosowany w obiektach o znaczeniu strategicznym, takich jak szpitale, elektrownie czy serwerownie, gdzie ryzyko uszkodzeń musi być zminimalizowane do absolutnego minimum. Oferuje on skuteczność przechwytywania wyładowań na poziomie około 98-99%. Dla typowych domów jednorodzinnych najczęściej stosuje się Poziom III lub IV, co przekłada się na skuteczność w zakresie 90-95%. To oznacza, że statystycznie na 100 uderzeń, od 5 do 10 może ominąć instalację lub spowodować szkody wtórne, ale zdecydowana większość zostanie bezpiecznie odprowadzona.

• Poziom I: Stosowany dla obiektów o najwyższym ryzyku i znaczeniu strategicznym (np. szpitale, elektrownie, obiekty wojskowe). Zapewnia skuteczność ochrony na poziomie 98-99%.
• Poziom II: Przeznaczony dla obiektów o dużym znaczeniu, gdzie konsekwencje uderzenia pioruna byłyby poważne (np. duże budynki użyteczności publicznej, centra handlowe). Skuteczność wynosi około 95-98%.
• Poziom III: Najczęściej spotykany w przypadku domów jednorodzinnych, mniejszych budynków użyteczności publicznej, obiektów przemysłowych. Oferuje skuteczność w granicach 90-95%.
• Poziom IV: Stosowany dla obiektów o niskim ryzyku, gdzie potencjalne straty są niewielkie. Skuteczność to około 80-90%.

Skoro wiemy już, że nawet najlepszy piorunochron nie daje 100% gwarancji, naturalnie pojawia się pytanie: dlaczego? Główne przyczyny zawodności to zjawiska takie jak wyładowania boczne oraz indukowane napięcia wtórne. To właśnie one sprawiają, że nawet prawidłowo zainstalowany system może nie uchronić nas przed wszystkimi konsekwencjami burzy.

• Wyładowania boczne: Piorun, choć zazwyczaj uderza w najwyższy punkt, może w pewnych warunkach uderzyć w boczną ścianę budynku, szczególnie w przypadku wysokich obiektów. Zwody na dachu nie są w stanie przechwycić takiego wyładowania, co może prowadzić do uszkodzeń elewacji, a nawet penetracji do wnętrza.
• Napięcia wtórne (przepięcia): To chyba najbardziej podstępne zagrożenie. Nawet jeśli główny ładunek pioruna zostanie bezpiecznie odprowadzony do ziemi, potężne pole elektromagnetyczne towarzyszące wyładowaniu może zaindukować wysokie napięcia w metalowych instalacjach wewnętrznych budynku (elektrycznych, teletefonicznych, internetowych). Te przepięcia są w stanie uszkodzić wrażliwą elektronikę, a nawet doprowadzić do pożaru.

Rozwijając temat, wyładowania boczne to realne ryzyko, zwłaszcza dla budynków o złożonej architekturze lub znacznej wysokości. Piorun może "zaskoczyć" instalację, uderzając w element konstrukcyjny, który nie jest bezpośrednio chroniony przez zwody. Z kolei napięcia wtórne, czyli przepięcia, są cichym zabójcą naszej elektroniki. Nawet gdy piorun uderzy w odległości kilkuset metrów od naszego domu, pole elektromagnetyczne może wywołać w naszych instalacjach prądowe szoki, które zniszczą telewizor, komputer czy lodówkę. Dlatego tak kluczowe jest uzupełnienie instalacji odgromowej o ograniczniki przepięć (SPD), o czym opowiem za chwilę.

Piorunochron w domu: obowiązki i zalecenia

W Polsce kwestie związane z instalacjami odgromowymi regulują przepisy prawa budowlanego. Warto wiedzieć, kiedy piorunochron jest obowiązkowy, a kiedy jedynie zalecany.

Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz Polską Normą PN-EN 62305, instalacja odgromowa jest obowiązkowa dla konkretnych typów budynków. Dotyczy to obiektów, które ze względu na swoje cechy konstrukcyjne, materiały lub lokalizację, są szczególnie narażone na ryzyko uderzenia pioruna i jego konsekwencje.

• Budynki wyższe niż 15 metrów.
• Budynki o powierzchni powyżej 500 m².
• Budynki wykonane z materiałów palnych (np. drewniane domy, dachy kryte strzechą).
• Budynki zlokalizowane w rejonach o wzmożonej aktywności burzowej, zgodnie z analizą ryzyka.
• Obiekty użyteczności publicznej, takie jak szpitale, szkoły, kościoły, muzea.
• Budynki magazynujące materiały łatwopalne lub wybuchowe.

Dla typowych domów jednorodzinnych, które nie spełniają powyższych kryteriów, instalacja odgromowa nie jest obligatoryjna. Jednak jako ekspert zawsze gorąco ją zalecam. Obserwujemy w ostatnich latach znaczący wzrost intensywności i częstotliwości gwałtownych zjawisk pogodowych, w tym burz. Inwestycja w piorunochron to inwestycja w spokój i bezpieczeństwo Twojej rodziny oraz ochronę Twojego majątku. Koszt instalacji jest znikomy w porównaniu do potencjalnych strat, jakie może wyrządzić uderzenie pioruna.

Instalacja odgromowa to nie wszystko: rola ograniczników przepięć

Piorunochron chroni budynek przed bezpośrednim uderzeniem, ale co z elektroniką w środku? Tutaj wkraczają ograniczniki przepięć, które stanowią niezbędne uzupełnienie kompleksowej ochrony.

Jak już wspomniałem, nawet bez bezpośredniego uderzenia pioruna w budynek, potężne pole magnetyczne towarzyszące wyładowaniu może zaindukować wysokie napięcia w przewodach instalacji elektrycznej, telefonicznej czy internetowej. Te indukowane przepięcia, choć często niewidoczne, są niezwykle groźne dla wrażliwych urządzeń elektronicznych. Telewizory, komputery, ładowarki, a nawet sprzęt AGD wszystko to może zostać trwale uszkodzone lub zniszczone w ułamku sekundy. Wystarczy, że piorun uderzy w linię energetyczną w pobliżu, a fala przepięciowa popłynie do Twojego domu.

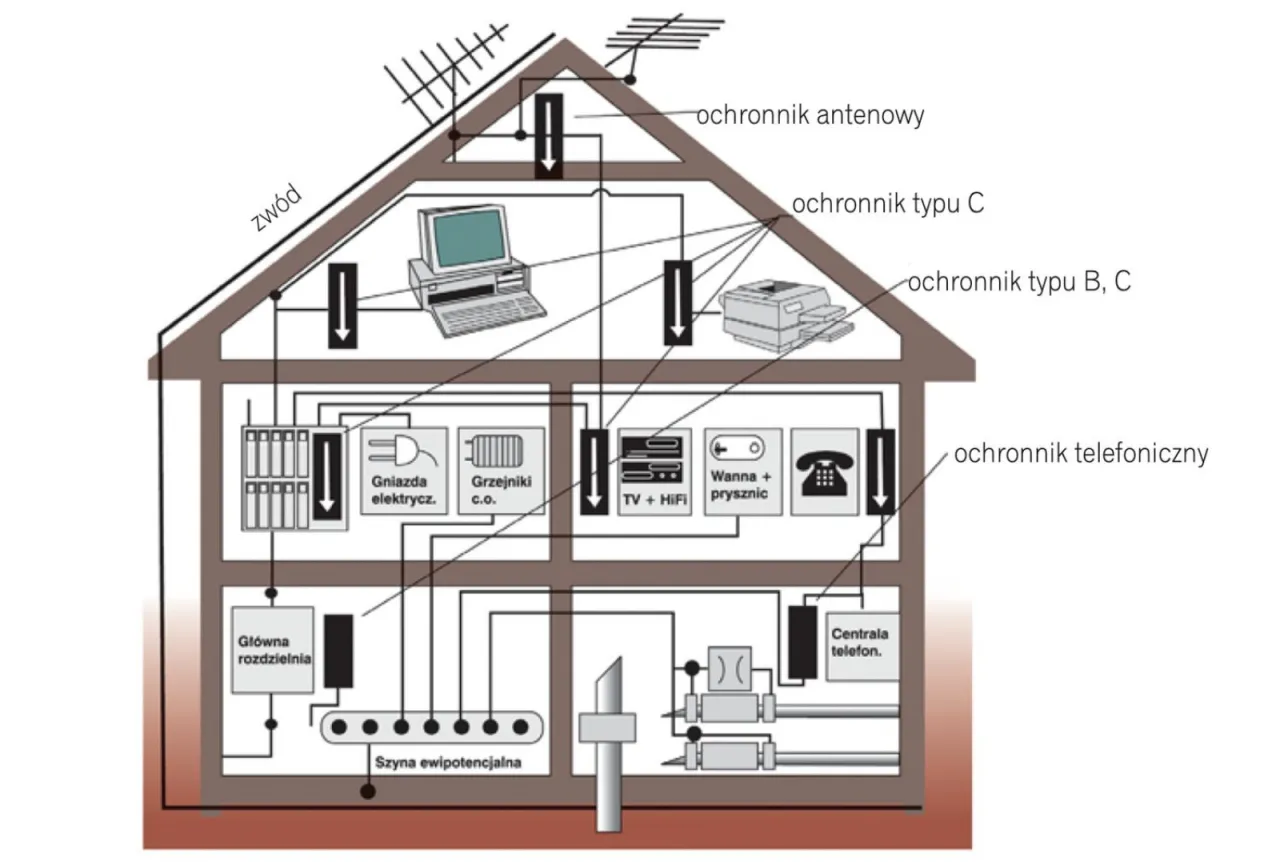

Właśnie dlatego ograniczniki przepięć (SPD - Surge Protective Devices) są tak kluczowym uzupełnieniem instalacji odgromowej. Ich zadaniem jest ochrona wewnętrznych instalacji i urządzeń elektronicznych przed skutkami przepięć. SPD montuje się w rozdzielnicach elektrycznych i na wejściach linii telekomunikacyjnych, aby w momencie pojawienia się niebezpiecznego napięcia, bezpiecznie odprowadzić je do ziemi, zanim dotrze do naszych sprzętów. To właśnie one zapewniają kompleksowe bezpieczeństwo, chroniąc nie tylko strukturę budynku, ale i jego cenną zawartość.

Klucz do bezpieczeństwa: błędy w montażu i konserwacji piorunochronu

Nawet najlepszy projekt instalacji odgromowej może okazać się nieskuteczny, jeśli zostanie źle wykonany lub zaniedbany. Prawidłowy montaż i regularna konserwacja to absolutna podstawa dla utrzymania efektywności piorunochronu.

W mojej praktyce spotkałem się z wieloma przypadkami, gdzie instalacja odgromowa, zamiast chronić, stwarzała dodatkowe zagrożenie. Najczęstsze błędy, które mogą zniweczyć działanie systemu, to niewłaściwy montaż (np. zbyt mała liczba zwodów, nieprawidłowe prowadzenie przewodów odprowadzających), korozja elementów (szczególnie w miejscach łączeń), uszkodzenia mechaniczne (np. zerwanie przewodów przez wiatr czy śnieg) oraz, co bardzo ważne, nieprawidłowa rezystancja uziemienia. Jeśli uziom nie będzie miał odpowiednio niskiej rezystancji, energia pioruna nie zostanie skutecznie rozproszona w ziemi.

• Niewłaściwy montaż zwodów lub przewodów odprowadzających, niezgodny z normami.
• Korozja metalowych elementów instalacji, osłabiająca ich przewodność.
• Uszkodzenia mechaniczne przewodów odprowadzających lub uziomu.
• Zbyt wysoka rezystancja uziemienia, uniemożliwiająca skuteczne rozproszenie ładunku.
• Brak ciągłości elektrycznej w systemie.
• Niewłaściwe dobranie materiałów lub ich niska jakość.

Dlatego tak ogromną wagę przykładam do regularnych przeglądów i pomiarów rezystancji uziemienia. Polskie prawo budowlane wymaga, aby takie przeglądy były wykonywane co najmniej raz na 5 lat. W przypadku obiektów szczególnie narażonych, na przykład wykonanych z materiałów łatwopalnych, przeglądy powinny odbywać się co roku. Taki przegląd powinien obejmować dokładną ocenę stanu technicznego wszystkich elementów: zwodów, przewodów odprowadzających oraz uziomu. Tylko w ten sposób możemy mieć pewność, że nasz piorunochron będzie działał prawidłowo, gdy nadejdzie burza.
