Jak działa silnik elektryczny? Prosty opis budowy dla każdego

Silnik elektryczny to jedno z tych genialnych wynalazków, które zrewolucjonizowały nasz świat, choć często nie zdajemy sobie sprawy z jego wszechobecności. Od małych zabawek, przez sprzęty AGD, aż po zaawansowane samochody elektryczne wszędzie tam, gdzie potrzebny jest ruch, często pracuje właśnie on. Zrozumienie podstaw jego działania to nic innego, jak zrozumienie, jak działa znaczna część otaczającej nas technologii.

Czym jest silnik elektryczny i dlaczego napędza nasz świat

W najprostszych słowach, silnik elektryczny to urządzenie, które potrafi zamienić energię elektryczną na energię mechaniczną, czyli ruch. Wyobraź sobie, że podłączasz coś do prądu, a to zaczyna się kręcić lub poruszać za to odpowiada właśnie silnik elektryczny. To naprawdę fascynujące, jak niewidzialny prąd może zostać przekształcony w namacalny ruch.

Ich rola w naszym codziennym życiu jest absolutnie nie do przecenienia. Silniki elektryczne znajdziesz w mikserze, odkurzaczu, pralce, suszarce do włosów, a nawet w elektrycznej szczoteczce do zębów. Napędzają wentylatory, pompy, windy, a w dobie elektromobilności są sercem każdego samochodu elektrycznego. Bez nich współczesny świat, jaki znamy, po prostu by nie istniał.

Od prądu do ruchu: kluczowa zasada, którą musisz poznać

Fundamentem działania każdego silnika elektrycznego jest jedno proste, ale potężne zjawisko fizyczne: oddziaływanie pola magnetycznego z prądem płynącym przez przewodnik. Kiedy prąd elektryczny przepływa przez drut umieszczony w polu magnetycznym, na ten drut działa siła. Tę siłę nazywamy siłą elektrodynamiczną, często określaną jako siła Lorentza. To właśnie ona jest odpowiedzialna za to, że elementy silnika zaczynają się poruszać. Możesz to sobie wyobrazić jak magnes, który odpycha lub przyciąga inny magnes, ale w tym przypadku jeden z "magnesów" jest tworzony przez przepływający prąd.

Energia elektryczna kontra mechaniczna: na czym polega ta zamiana

Cały proces sprowadza się do sprytnej konwersji. Dostarczamy do silnika energię elektryczną elektrony płyną przez przewody. Kiedy te elektrony przepływają przez specjalnie ułożone cewki w polu magnetycznym, generują siłę, która wprawia te cewki w ruch obrotowy. I to jest właśnie ta magia! Energia elektryczna zostaje „przetworzona” na ruch obrotowy, który możemy wykorzystać do wykonania pracy na przykład do zakręcenia kołem, obrócenia bębna pralki czy napędzenia wiertła. To jest istota działania silnika elektrycznego i jego niezastąpiona rola w technice.

Anatomia silnika: poznaj jego proste części

Aby zrozumieć, jak działa silnik elektryczny, musimy najpierw poznać jego podstawowe elementy. Skupimy się na prostym silniku prądu stałego (DC), ponieważ jego budowa jest najbardziej intuicyjna i pozwala doskonale zrozumieć ogólne zasady. Wyróżniamy cztery główne komponenty, które współpracują ze sobą, aby zamienić prąd w ruch.

Stojan: nieruchome serce wytwarzające pole magnetyczne

Stojan to nieruchoma część silnika. Jego głównym zadaniem jest wytworzenie stałego pola magnetycznego. W najprostszych modelach, które możesz zbudować samodzielnie, stojanem są po prostu dwa magnesy stałe, ułożone naprzeciwko siebie tak, aby ich przeciwne bieguny (północny i południowy) były zwrócone do środka. To pole magnetyczne stojana jest kluczowe, ponieważ to z nim będzie oddziaływać prąd płynący w wirniku, generując siłę potrzebną do ruchu.

Wirnik (twornik): element, który naprawdę wykonuje całą pracę

Wirnik, nazywany również twornikiem, to ruchoma, obrotowa część silnika. W prostym silniku DC jest to zazwyczaj ramka z drutu (cewka), nawinięta na rdzeniu. Kiedy przez tę cewkę przepływa prąd elektryczny, staje się ona tymczasowym elektromagnesem. To właśnie na wirnik działa siła Lorentza, sprawiając, że obraca się on wokół własnej osi. To wirnik jest więc tym elementem, który fizycznie wykonuje pracę, przekazując ruch dalej.

Komutator i szczotki: genialny duet odpowiedzialny za ciągłość obrotu

Te dwa elementy są absolutnie kluczowe dla ciągłości ruchu w silniku prądu stałego. Komutator to pierścień, podzielony na segmenty, który obraca się wraz z wirnikiem. Jego zadaniem jest zmiana kierunku prądu w uzwojeniach wirnika w odpowiednim momencie. Bez tego wirnik po prostu zatrzymałby się po wykonaniu pół obrotu. Szczotki, zazwyczaj wykonane z grafitu, stykają się z komutatorem i są odpowiedzialne za dostarczanie prądu elektrycznego ze źródła zasilania do obracającego się wirnika. To dzięki nim prąd może "przeskoczyć" z nieruchomego zasilania na ruchomy wirnik.

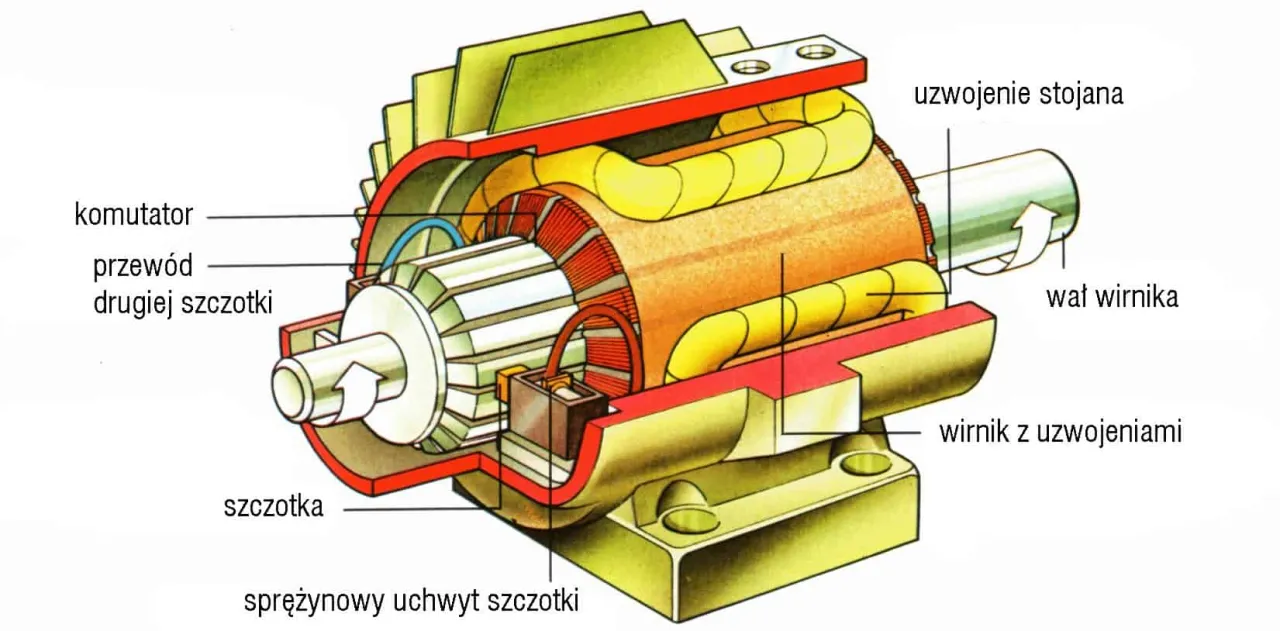

Jak te wszystkie części współpracują ze sobą? Schemat budowy prostego silnika

Wszystkie te elementy stojan z jego polem magnetycznym, wirnik z cewką, przez którą płynie prąd, oraz komutator i szczotki, które zapewniają ciągłość zasilania i odpowiedni kierunek prądu tworzą spójny mechanizm. Stojan generuje pole, wirnik w nim obraca się dzięki sile Lorentza, a komutator i szczotki dbają o to, by ten obrót był nieprzerwany i odbywał się zawsze w tym samym kierunku. To naprawdę eleganckie rozwiązanie, które możesz zobaczyć na schemacie prostego silnika.

Krok po kroku: jak prąd wprawia wirnik w ruch

Przyjrzyjmy się teraz, jak te wszystkie elementy współpracują ze sobą w praktyce, aby zamienić energię elektryczną w ruch obrotowy. Proces ten, choć wydaje się złożony, jest w rzeczywistości logicznym ciągiem zdarzeń, który można łatwo zrozumieć, rozkładając go na poszczególne etapy. Oto, jak to działa w prostym silniku prądu stałego:

1. Krok 1: podłączenie zasilania prąd wyrusza w podróż

   Wszystko zaczyna się od podłączenia silnika do źródła zasilania, na przykład baterii. Prąd elektryczny ze źródła płynie przez przewody do szczotek. Szczotki, stykając się z komutatorem, przekazują ten prąd dalej do uzwojenia, czyli cewki, znajdującej się na wirniku. To moment, w którym energia elektryczna zaczyna swoją podróż przez serce silnika.

2. Krok 2: siła Lorentza w akcji narodziny ruchu

   Gdy prąd przepływa przez uzwojenie wirnika, które jest zanurzone w stałym polu magnetycznym wytwarzanym przez stojan, na ramki uzwojenia zaczyna działać siła elektrodynamiczna, czyli siła Lorentza. Siła ta działa na przeciwległe strony ramki w przeciwnych kierunkach. Wyobraź sobie, że jedna strona jest pchana w górę, a druga w dół. To właśnie ta para sił wprawia wirnik w ruch obrotowy.

3. Krok 3: rola komutatora sprytna zmiana kierunku prądu

   Wirnik zaczyna się obracać. Gdy wykona mniej więcej pół obrotu, bez komutatora siły działałyby w taki sposób, że wirnik zatrzymałby się lub zaczął obracać w przeciwnym kierunku. I tu wkracza komutator! Obracając się wraz z wirnikiem, komutator zmienia punkty styku ze szczotkami. Ta zmiana powoduje odwrócenie kierunku prądu płynącego przez uzwojenie wirnika. Jest to kluczowy moment, który zapewnia, że ruch obrotowy będzie kontynuowany zawsze w tym samym kierunku.

4. Krok 4: pełen obrót i powtórzenie cyklu tak powstaje ciągła praca

   Dzięki sprytnej zmianie kierunku prądu przez komutator, siły działające na wirnik również odwracają swój kierunek, ale w taki sposób, że wirnik jest nadal "pchany" w tę samą stronę. Cały cykl się powtarza: prąd płynie, generuje siłę, wirnik się obraca, komutator zmienia kierunek prądu, a siły ponownie napędzają wirnik. W ten sposób powstaje ciągły, nieprzerwany ruch obrotowy, który jest esencją pracy silnika elektrycznego.

Nie każdy silnik jest taki sam: proste różnice

Choć podstawowa zasada zamiany energii elektrycznej na mechaniczną pozostaje taka sama, istnieje wiele typów silników elektrycznych, które różnią się budową, sposobem zasilania i zastosowaniami. Warto poznać te proste różnice, aby lepiej zrozumieć, dlaczego jedne silniki nadają się do zabawek, a inne do napędzania pociągów.

Silnik DC (prądu stałego): idealny przykład do nauki podstaw

Silnik prądu stałego (DC) to ten, o którym mówiliśmy do tej pory. Jest on najprostszy do zrozumienia i zbudowania, co czyni go idealnym modelem do nauki podstaw elektrotechniki. Zasilany jest prądem stałym, np. z baterii. Silniki DC znajdziesz w wielu małych urządzeniach, zabawkach, elektronarzędziach, a także w niektórych pojazdach elektrycznych. Ich główną cechą jest to, że łatwo sterować ich prędkością i kierunkiem obrotów.

Czym różni się silnik w pralce (AC) od tego w zabawce (DC)

Silnik szczotkowy vs. bezszczotkowy: krótkie spojrzenie w przyszłość

Wspomniane silniki DC, które opisałem, to tzw. silniki szczotkowe posiadają komutator i szczotki. Jednak technologia idzie do przodu i coraz popularniejsze stają się silniki bezszczotkowe (BLDC). Jak sama nazwa wskazuje, nie mają one szczotek ani komutatora, co eliminuje tarcie i zużycie tych elementów. Są bardziej skomplikowane w sterowaniu (wymagają elektroniki), ale oferują wiele korzyści: większą trwałość, mniejszą konserwację, wyższą sprawność i cichszą pracę. Znajdziesz je w dronach, modelarstwie, a także w nowoczesnych rowerach i hulajnogach elektrycznych.

Zbuduj własny prosty silnik: zobacz, jak to działa

Nie ma lepszego sposobu na zrozumienie, jak działa silnik elektryczny, niż zbudowanie go własnoręcznie. To naprawdę satysfakcjonujące doświadczenie, które pozwala zobaczyć teorię w praktyce. Wiele osób szuka w internecie frazy "Jak zrobić prosty silnik elektryczny w domu?", co świadczy o tym, że to świetny sposób na naukę przez zabawę. Spróbujmy!

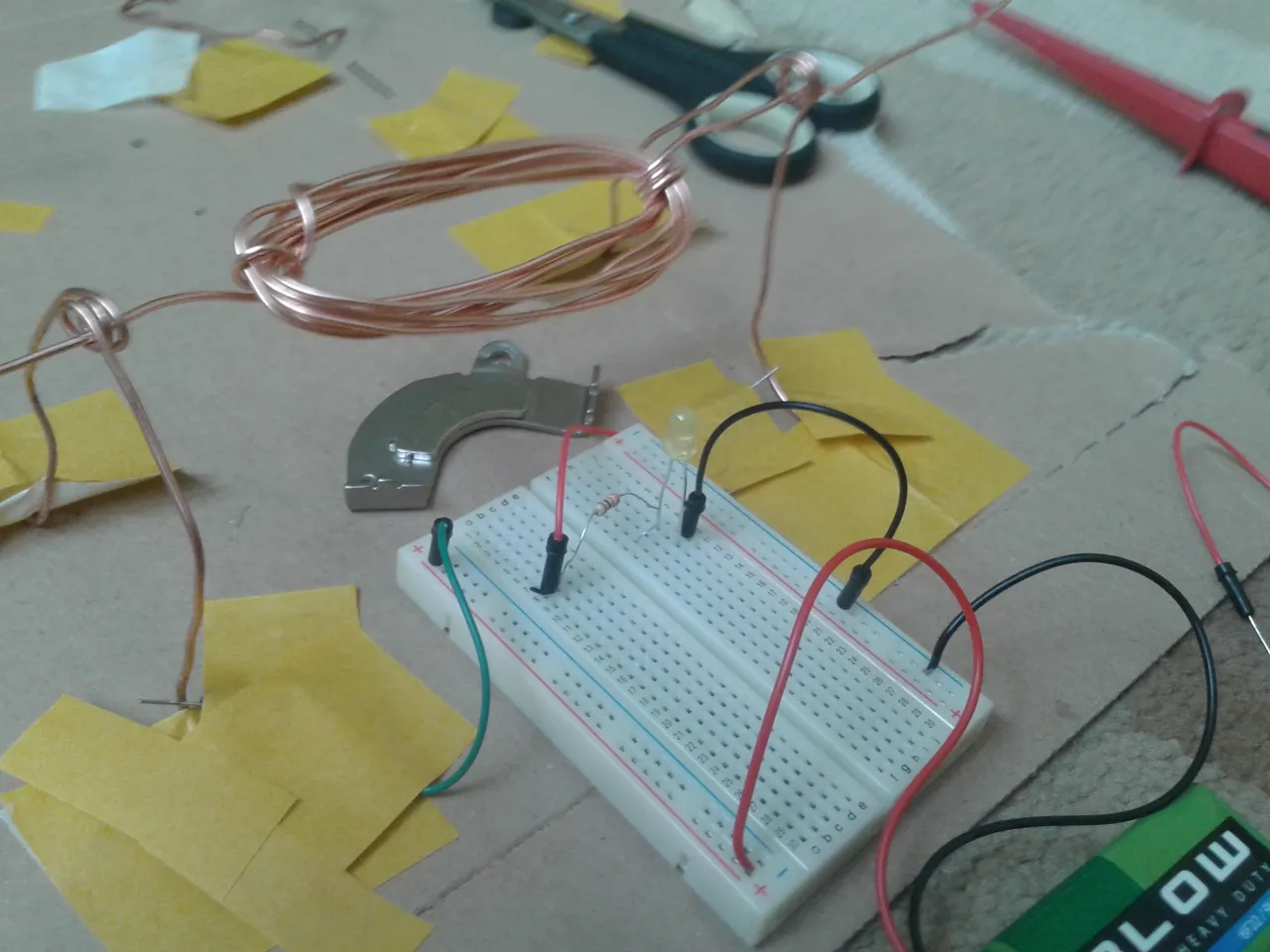

Czego potrzebujesz? Lista niezbędnych materiałów (bateria, magnes, drut)

• Bateria: Najlepiej płaska 9V lub dwie baterie AA/AAA w koszyczku.
• Magnes neodymowy: Kilka małych, silnych magnesów to podstawa.
• Drut miedziany emaliowany: Cienki drut (np. 0.5-0.8 mm) do nawinięcia cewki.
• Spinacze biurowe lub izolowany drut: Do stworzenia stojaka i "szczotek".
• Nożyczki lub nożyk: Do zdarcia emalii z drutu.
• Taśma klejąca: Do mocowania elementów.

Instrukcja DIY: jak połączyć elementy, by stworzyć działający model

1. Przygotuj cewkę (wirnik): Nawijaj drut miedziany na okrągły przedmiot (np. palec lub baterię AA), tworząc cewkę o kilku zwojach. Zostaw około 5-7 cm prostego drutu na obu końcach.
2. Zeskrob emalię: Ostrożnie zeskrob emalię z końcówek drutu. Z jednej końcówki zeskrob ją całkowicie, z drugiej tylko z jednej strony (np. z górnej połowy). To bardzo ważne dla działania komutatora!
3. Zrób stojak i "szczotki": Rozprostuj dwa spinacze biurowe i uformuj je tak, aby tworzyły podpórki, na których będzie się obracać cewka. Końcówki spinaczy powinny być lekko zagięte, aby cewka mogła się swobodnie obracać.
4. Zamontuj stojak: Przyklej spinacze do podstawy (np. kawałka kartonu) lub bezpośrednio do biegunów baterii 9V, tak aby były stabilne i równoległe do siebie.
5. Umieść magnesy: Połóż magnesy neodymowe pod cewką, tak aby znajdowały się blisko niej, ale nie dotykały jej. Upewnij się, że pole magnetyczne jest silne.
6. Podłącz zasilanie: Podłącz końcówki spinaczy (pełniących rolę szczotek) do biegunów baterii. Delikatnie umieść cewkę na podpórkach ze spinaczy. Jeśli wszystko jest poprawnie zmontowane, cewka powinna zacząć się obracać!

Przeczytaj również: Siła dośrodkowa vs odśrodkowa: Rzeczywista czy pozorna? Zrozum!

Najczęstsze błędy początkujących i jak ich unikać

• Niewłaściwe zdrapanie emalii: To najczęstszy błąd. Jeśli emalia nie zostanie zdrapana prawidłowo (całkowicie z jednej strony, częściowo z drugiej), silnik nie będzie działał lub będzie obracał się tylko do pewnego momentu. Sprawdź dokładnie końcówki drutu.
• Słaby kontakt: Upewnij się, że końcówki cewki dobrze stykają się ze spinaczami, a spinacze z baterią. Każdy luźny kontakt to brak przepływu prądu.
• Zbyt słabe pole magnetyczne: Użyj silnych magnesów neodymowych i umieść je jak najbliżej cewki. Słabe magnesy mogą nie wytworzyć wystarczającej siły.
• Cewka ociera się o magnesy lub stojak: Upewnij się, że cewka ma swobodę ruchu i nic jej nie blokuje. Delikatnie wyreguluj wysokość i położenie.
• Zbyt długa cewka: Jeśli cewka jest zbyt długa, może nie mieścić się w polu magnetycznym magnesów. Staraj się, aby była kompaktowa.

Dlaczego silniki elektryczne są dziś tak ważne

Współczesne znaczenie silników elektrycznych jest ogromne i stale rośnie. W dobie transformacji energetycznej i dążenia do zrównoważonego rozwoju, silniki elektryczne są kluczowe. Napędzają pojazdy elektryczne, które mają zastąpić te spalinowe, są sercem dronów, robotów przemysłowych i domowych, a także odgrywają fundamentalną rolę w systemach wykorzystujących odnawialne źródła energii, takich jak turbiny wiatrowe. Zrozumienie ich działania to nie tylko zaspokojenie ciekawości, ale także zdobycie podstawowej wiedzy o technologiach, które kształtują naszą przyszłość. Ich wszechobecność sprawia, że są one jednym z najważniejszych wynalazków w historii ludzkości, a ich rola będzie tylko rosła.
