Podnośnik hydrauliczny to genialne urządzenie, które dzięki zasadzie Prawa Pascala pozwala nam unosić ogromne ciężary, przykładając do tego zaledwie niewielką siłę. W tym artykule wyjaśnię, jak działa ten mechanizm, od podstaw fizycznych po praktyczne zastosowania, abyś zrozumiał, jak mała siła może zdziałać tak wiele.

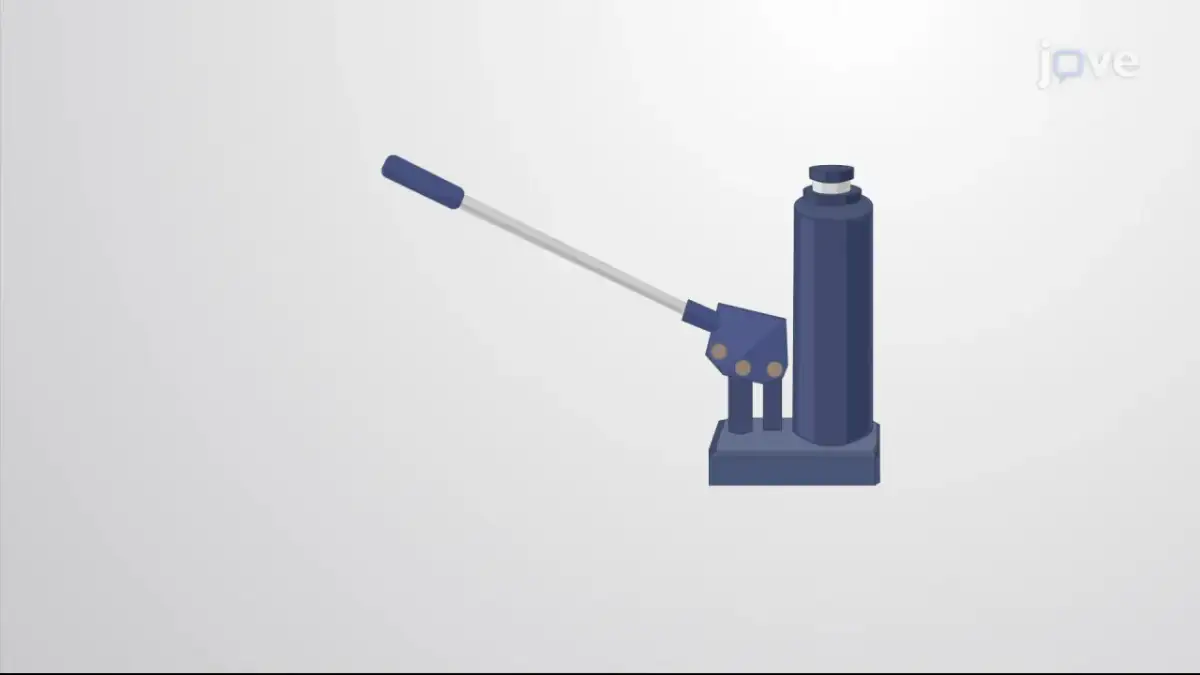

Podnośnik hydrauliczny: jak mała siła unosi ciężkie obiekty dzięki Prawu Pascala
- Prawo Pascala stanowi, że ciśnienie w zamkniętym płynie rozchodzi się równomiernie we wszystkich kierunkach.
- Podnośnik hydrauliczny wykorzystuje tę zasadę, składając się z dwóch tłoków o różnej powierzchni, połączonych płynem hydraulicznym.
- Niewielka siła przyłożona do małego tłoka generuje ciśnienie, które przenosi się na znacznie większy tłok, zwielokrotniając siłę podnoszenia.
- Kluczowy wzór F1/S1 = F2/S2 pokazuje, jak siła (F) i powierzchnia (S) tłoków są ze sobą powiązane.
- Zastosowania podnośników hydraulicznych są wszechobecne: od warsztatów samochodowych, przez przemysł, po układy hamulcowe.
- Bezpieczna i efektywna praca podnośnika wymaga szczelności układu, właściwego płynu i regularnej konserwacji.
Prawo Pascala: jak mała siła unosi wielki ciężar
Blaise Pascal, wybitny siedemnastowieczny francuski matematyk, fizyk i filozof, pozostawił po sobie dziedzictwo, które zrewolucjonizowało wiele dziedzin techniki. Jego odkrycie dotyczące zachowania ciśnienia w płynach stało się fundamentem dla rozwoju hydrauliki, a w konsekwencji dla konstrukcji urządzeń takich jak podnośniki hydrauliczne, bez których trudno sobie dziś wyobrazić warsztaty czy przemysł.
W najprostszych słowach, Prawo Pascala mówi nam, że ciśnienie wywierane na płyn zamknięty w naczyniu rozchodzi się jednakowo we wszystkich kierunkach. To oznacza, że jeśli przyłożymy siłę do jednego punktu w zamkniętym układzie hydraulicznym, to ciśnienie, które powstanie, będzie takie samo w każdym innym punkcie tego płynu. To kluczowa zasada, która pozwala nam zrozumieć, jak podnośnik hydrauliczny jest w stanie tak efektywnie zwielokrotniać siłę.
Podstawowy wzór, który opisuje tę zasadę w kontekście podnośnika hydraulicznego, to F1/S1 = F2/S2. Wyjaśnijmy go: F1 to siła przyłożona do małego tłoka, a S1 to jego powierzchnia. F2 to siła uzyskana na dużym tłoku, a S2 to jego powierzchnia. Ten wzór jasno pokazuje, że jeśli powierzchnia dużego tłoka (S2) jest wielokrotnie większa od powierzchni małego tłoka (S1), to siła uzyskana na dużym tłoku (F2) będzie odpowiednio większa od siły przyłożonej (F1). Właśnie w tym tkwi magia zwielokrotnienia siły, która pozwala nam unosić ciężkie obiekty z zaskakującą łatwością.
"Prawo Pascala prawo mechaniki płynów, mówiące, że ciśnienie w płynie (cieczy lub gazie) jest jednakowe we wszystkich kierunkach i rozchodzi się równomiernie w całej objętości płynu."
Budowa podnośnika hydraulicznego: poznaj jego kluczowe elementy
Sercem każdego podnośnika hydraulicznego są dwa cylindry z tłokami o różnej powierzchni: mały tłok (S1), do którego przykładamy siłę, oraz duży tłok (S2), który unosi ciężar. Różnica w ich powierzchniach jest absolutnie kluczowa. Im większa dysproporcja między S2 a S1, tym większe zwielokrotnienie siły uzyskamy. To właśnie dzięki tej prostej, ale genialnej konstrukcji, niewielki nacisk na mały tłok przekłada się na potężną siłę na dużym tłoku.
Aby wygenerować początkowe ciśnienie, potrzebujemy pompy hydraulicznej. To ona wtłacza płyn do układu, powodując ruch małego tłoka i tym samym inicjując cały proces. Pompy mogą być napędzane ręcznie, za pomocą dźwigni, co często spotykamy w mniejszych podnośnikach warsztatowych, lub elektrycznie, co jest standardem w większych, przemysłowych urządzeniach.
Nie można zapomnieć o płynie hydraulicznym. Zazwyczaj jest to specjalny olej, który musi być praktycznie nieściśliwy. To fundamentalna cecha, ponieważ tylko nieściśliwy płyn może efektywnie przenosić ciśnienie w całym układzie. Oprócz przenoszenia siły, płyn hydrauliczny pełni również ważne funkcje smarujące ruchome części oraz chłodzące, co jest istotne dla długowieczności i niezawodności urządzenia.
Każdy podnośnik hydrauliczny zawiera również szereg innych, niezbędnych komponentów, które zapewniają jego prawidłowe i bezpieczne działanie:
- Zawory: Kluczowe są zawór zwrotny, który zapobiega cofaniu się płynu i utrzymuje ciśnienie, oraz zawór spustowy, który umożliwia kontrolowany powrót płynu do zbiornika, a tym samym opuszczanie podnośnika.
- Uszczelki: Niezwykle ważne dla utrzymania szczelności całego układu. Bez nich ciśnienie by uciekało, a podnośnik nie działałby efektywnie.
- Przewody: Łączą ze sobą cylindry i pompę, umożliwiając przepływ płynu hydraulicznego.
Jak podnośnik hydrauliczny unosi ciężar? Proces krok po kroku
Proces podnoszenia ciężaru przez podnośnik hydrauliczny zaczyna się od generowania ciśnienia. Gdy użytkownik naciska na dźwignię pompy (lub pompa elektryczna zaczyna pracować), siła F1 jest przykładana do małego tłoka o powierzchni S1. Ten ruch wtłacza płyn hydrauliczny do układu, co natychmiast prowadzi do powstania ciśnienia „p” w cieczy. To ciśnienie jest równomiernie rozprowadzane w całym zamkniętym systemie, zgodnie z Prawem Pascala.
Następnie to ciśnienie „p” przenosi się na duży tłok o znacznie większej powierzchni S2. Ponieważ ciśnienie jest takie samo w każdym punkcie układu, ale działa na znacznie większą powierzchnię S2, generuje ono siłę F2, która jest wielokrotnie większa niż początkowa siła F1. To właśnie ta zwielokrotniona siła F2 jest w stanie unieść ciężki obiekt, taki jak samochód czy maszyna przemysłowa. Płyn hydrauliczny, będąc praktycznie nieściśliwym, skutecznie przekazuje tę siłę, zamieniając niewielki nacisk w potężną moc.
Kiedy nadejdzie czas, aby opuścić podniesiony obiekt, w grę wchodzi zawór spustowy. Otworzenie tego zaworu umożliwia płynowi hydraulicznemu swobodny powrót do zbiornika wyrównawczego. W miarę jak płyn opuszcza cylinder głównego tłoka, ciśnienie spada, a siła grawitacji powoduje kontrolowane opuszczanie ciężaru. Cały proces jest precyzyjny i pozwala na bezpieczne manipulowanie dużymi masami.Obliczenia siły w podnośniku hydraulicznym: praktyczne przykłady
Aby lepiej zrozumieć, jak działa zwielokrotnienie siły, przyjrzyjmy się praktycznemu przykładowi obliczeniowemu. Załóżmy, że chcemy unieść auto o masie 1500 kg. Wiemy, że siła ciężkości (F2) to masa razy przyspieszenie ziemskie (około 10 m/s²), więc F2 = 1500 kg * 10 m/s² = 15000 N. Teraz przyjmijmy, że nasz podnośnik ma mały tłok o powierzchni S1 = 10 cm² (czyli 0.001 m²) i duży tłok o powierzchni S2 = 100 cm² (czyli 0.01 m²). Jakiej siły F1 potrzebujemy?- Najpierw zapisujemy wzór Prawa Pascala: F1/S1 = F2/S2.
- Przekształcamy wzór, aby obliczyć F1: F1 = F2 * (S1/S2).
- Podstawiamy wartości: F1 = 15000 N * (0.001 m² / 0.01 m²).
- Wykonujemy obliczenia: F1 = 15000 N * 0.1.
- Otrzymujemy wynik: F1 = 1500 N.
Jak widać, aby unieść samochód ważący 1500 kg (czyli wymagający siły 15000 N), wystarczy przyłożyć siłę 1500 N do małego tłoka. To pokazuje, jak potężne jest zwielokrotnienie siły. Kluczowy jest tutaj stosunek powierzchni tłoków (S2/S1). W naszym przykładzie wynosi on 100 cm² / 10 cm² = 10. Oznacza to, że siła F2 jest 10 razy większa niż F1. Im większy ten stosunek, tym mniejsza siła F1 jest potrzebna do uniesienia danego ciężaru. To właśnie ta proporcja decyduje o "mocy" podnośnika i jego zdolności do wykonywania ciężkiej pracy z minimalnym wysiłkiem.
Prawo Pascala w akcji: codzienne zastosowania podnośników
Podnośniki hydrauliczne są wszechobecne w naszym życiu, choć często nie zdajemy sobie z tego sprawy. W motoryzacji to absolutna podstawa. W warsztatach samochodowych spotkamy różnorodne typy:
- Podnośniki kolumnowe: Najczęściej dwu- lub czterokolumnowe, służące do podnoszenia całego pojazdu na wysokość umożliwiającą swobodny dostęp do podwozia.
- Podnośniki nożycowe: Oferują stabilne podparcie i są często używane do prac serwisowych, wulkanizacyjnych czy blacharskich.
- "Żaby" (podnośniki garazowe): Kompaktowe i przenośne, idealne do szybkiego podniesienia jednego koła pojazdu.
Ale zastosowania podnośników hydraulicznych wykraczają daleko poza warsztaty. W przemyśle są one niezastąpione, napędzając prasy hydrauliczne do kształtowania metali, umożliwiając podnoszenie i przemieszczanie ciężkich maszyn na liniach montażowych. W budownictwie i logistyce znajdziemy je w dźwigach, które unoszą ogromne elementy konstrukcyjne, w platformach załadunkowych ułatwiających rozładunek towarów, a także w popularnych wózkach paletowych, które pozwalają na łatwe przemieszczanie palet z towarem.
Co ciekawe, Prawo Pascala jest również fundamentem działania układów hamulcowych w pojazdach. Kiedy naciskamy pedał hamulca, wywieramy niewielką siłę na płyn hamulcowy w cylindrze głównym. To ciśnienie jest przenoszone przez przewody hamulcowe do cylindrów przy kołach, gdzie działa na znacznie większą powierzchnię tłoczków, generując potężną siłę, która dociska klocki hamulcowe do tarcz lub szczęki do bębnów, skutecznie zatrzymując pojazd. To doskonały przykład, jak fundamentalna zasada fizyki znajduje swoje zastosowanie w codziennych, krytycznych dla bezpieczeństwa systemach.
Bezpieczeństwo i konserwacja: unikaj problemów z podnośnikiem
Choć podnośniki hydrauliczne są niezwykle wytrzymałe i efektywne, ich prawidłowe działanie i bezpieczeństwo zależą od odpowiedniej konserwacji. Jednym z najpoważniejszych problemów są wycieki płynu hydraulicznego. Każdy ubytek oleju oznacza spadek ciśnienia w układzie, co bezpośrednio przekłada się na obniżenie wydajności podnośnika. Co gorsza, wycieki stanowią poważne zagrożenie dla bezpieczeństwa podnośnik może nie utrzymać obciążenia lub opuścić je w niekontrolowany sposób, co może prowadzić do wypadków.
Innym często spotykanym problemem jest "zapowietrzenie" układu hydraulicznego. Jeśli w płynie hydraulicznym znajdą się pęcherzyki powietrza, podnośnik będzie działał niestabilnie lub straci swoją moc. Powietrze, w przeciwieństwie do płynu, jest ściśliwe. Oznacza to, że część siły, którą przykładamy, zostanie zużyta na sprężenie powietrza, zamiast na przeniesienie ciśnienia i uniesienie ciężaru. W efekcie podnośnik będzie "miękki", a jego praca będzie nieefektywna i niebezpieczna.
Aby podnośnik hydrauliczny służył nam długo i bezpiecznie, należy przestrzegać kilku kluczowych zasad:
- Utrzymanie szczelności układu: Regularnie kontroluj przewody, połączenia i cylindry pod kątem wycieków. Wszelkie zauważone nieszczelności należy natychmiast naprawić.
- Regularna wymiana płynu hydraulicznego: Płyn hydrauliczny z czasem traci swoje właściwości, co może prowadzić do korozji i uszkodzeń wewnętrznych komponentów. Wymieniaj go zgodnie z zaleceniami producenta.
- Kontrola uszczelek: Uszczelki zużywają się i twardnieją, co może prowadzić do wycieków. Ich regularna kontrola i wymiana to podstawa.
- Odpowietrzanie układu: Jeśli zauważysz niestabilną pracę, wykonaj procedurę odpowietrzania zgodnie z instrukcją podnośnika.
- Nadzór UDT: Pamiętaj, że niektóre typy podnośników, zwłaszcza te używane w przemyśle i warsztatach, podlegają w Polsce nadzorowi Urzędu Dozoru Technicznego (UDT) i wymagają regularnych przeglądów technicznych.
